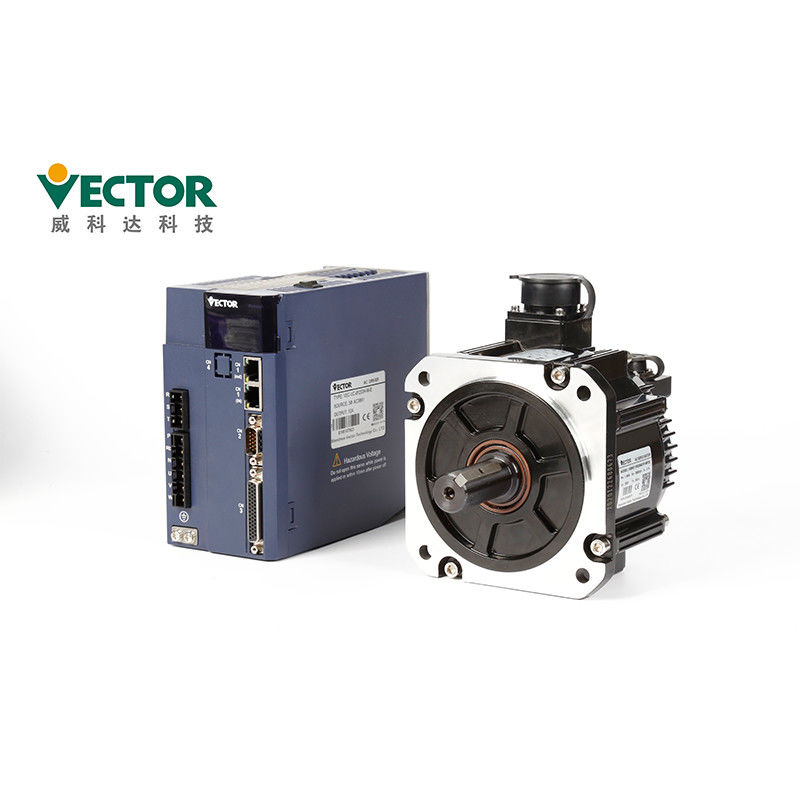

लैमिनेटिंग मशीन के लिए बस टाइप मोडबस क्लोज्ड लूप सर्वो सिस्टम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-00323HC-ME / 60MB-R4030A23F-MF2 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 375 * 290 * 155 मिमी, 280 * 208 * 112 मिमी |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500-1000 किट / महीना |
|
विस्तार जानकारी |
|||
| चरण: | तीन चरण | वोल्टेज: | 220V |
|---|---|---|---|
| नमूना: | VEC-VC-00323HC-ME / 60MB-R4030A23F-MF2 | प्रयोग: | परतबंदी मशीन |
| सर्टिफिकेट्स: | सीई | एनकोडर: | 17/23 बिट पूर्ण एनकोडर |
| संचार प्रोटोकॉल: | मोडबस / कैनोपेन / ईथरकैट | शक्ति: | 0.4KW |
| हाई लाइट: | 0.4kw क्लोज्ड लूप सर्वो सिस्टम,मोडबस क्लोज्ड लूप सर्वो सिस्टम,लैमिनेटिंग मशीन क्लोज्ड लूप सर्वो सिस्टम |
||
उत्पाद विवरण
यूनिवर्सल बस क्लोज्ड-लूप सर्वो ड्राइव्स 0.4kw 220V सीई के साथ लैमिनेटिंग मशीन के लिए
यूनिवर्सल बस क्लोज्ड-लूप सर्वो ड्राइव
एसी पावर 0.4 किलोवाट
तीन चरण 220V
मोडबस / कैन ओपन / ईथरकैट
स्थान / गति / टोक़ नियंत्रण मोड
17/23 बिट तमागावा पूर्ण एन्कोडर;
उत्पाद सुविधाएँ
| उत्पाद का नाम | बंद लूप सर्वो स्टेपर मोटर ड्राइव |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | VEC-VC-00323HC-ME/60MB-R4030A23F-MF2 |
| पावर4 | 0.4 किलोवाट |
| वोल्टेज | 2200V |
| चरण | तीन फ़ेज़ |
| मूल्यांकन वर्तमान | 3 ए |
| संचार प्रोटोकॉल | मोडबस/कैनोपेन/ईथरकैट |
| एनकोडर | 17/23 बिट तमागावा पूर्ण एन्कोडर |
पैनल में 5 बटन और 5 डिजिटल ट्यूब हैं।
पांच बटनों के सामान्य कार्य नीचे दी गई तालिका में दिखाए गए हैं।
| कुंजी का नाम | मुख्य समारोह |
| तरीका | मोड स्विच, पिछले मेनू पर लौटें |
| (जोड़ें) | एलईडी डिजिटल ट्यूब के फ्लैशिंग बिट वैल्यू को बढ़ाएं |
| (दिसंबर) | एलईडी डिजिटल ट्यूब के फ्लैशिंग डिजिट वैल्यू को घटाएं |
| ◄◄(खिसक जाना) | चमकती एलईडी ट्यूब को बाईं ओर ले जाता है;डेटा के उच्च मूल्य की जाँच करता है 5 बिट से अधिक;फॉल्ट रीसेट; एफएन फ़ंक्शन निष्पादित करें |
| समूह | पैरामीटर मान पढ़ें/लिखें |

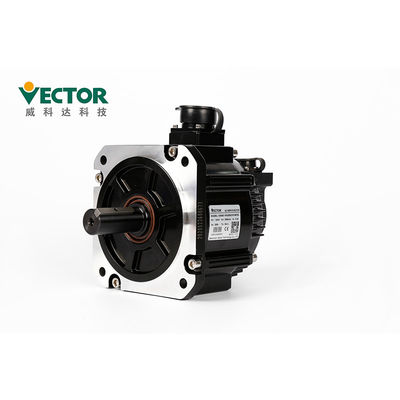

सर्वो मोटर:
स्थापना:
ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और
स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।
खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।
इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है
कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।
| इंस्टालेशन वातावरण आवश्यकताएं |
वायु - दाब | 86~106kPa |
| परिवेश आर्द्रता | 0 ~ 55 ℃ | |
| परिवेश का तापमान | 0 ~ 90% आरएच | |
| IP रेटिंग | आईपी20 | |
| कंपन | 0~4.9m/s^2 |
पैकिंग और शिपिंग
| सर्वो ड्राइव का विवरण पैकिंग | |||||
| उत्पादों | ई1(3-6ए) | E2 (7-12A) | E3 (16-27A) | सी०१५ (३२-३८ए) | C022 (45-60A) |
| सीटीएनआकार | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| मोशन कंट्रोलर का पैकिंग विवरण | |||||
| उत्पादों | वीए मोशन | वीए विस्तार | वीई मोशन | वीई विस्तार(32) | वीई विस्तार (76) |
| सीटीएनआकार | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | ३१६*१६४*७८ |
डिलीवरी का समय
| मात्रा | 1-5 किट | 50-100 किट | 200-500 किट |
| डिलीवरी का समय | 3 दिन के अंदर | 5-10 दिन | 15-25 दिन |
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
सामान
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
सीई प्रमाणपत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं
चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)
मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।
