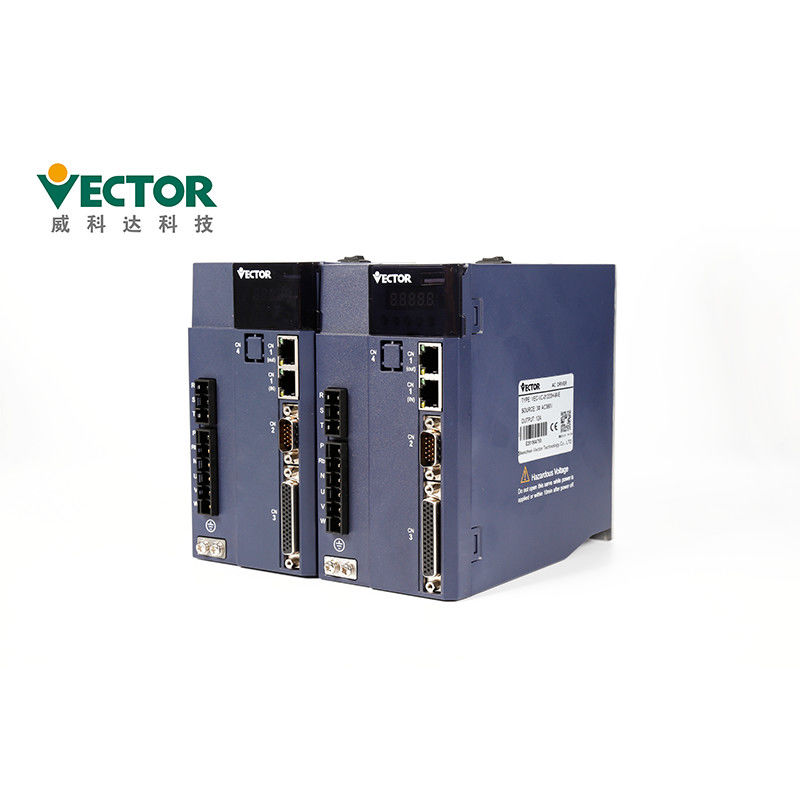

3.5Nm 750W सर्वो मोशन कंट्रोल सिस्टम सर्वो मोटर क्लोज्ड लूप कंट्रोल सिस्टम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-00323HC-ME / 90MB-R7520A23F-MF2 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 375 * 290 * 155 मिमी, 280 * 208 * 112 मिमी |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500-1000 किट / महीना |
|
विस्तार जानकारी |
|||
| चरण: | तीन चरण | वोल्टेज: | 380V |
|---|---|---|---|
| नमूना: | VEC-VC-00733HC-ME / 130MB-2R625A33F-MF2 | प्रयोग: | छपाई यंत्र |
| सर्टिफिकेट्स: | सीई | एनकोडर: | 24 बिट निरपेक्ष एनकोडर |
| संचार प्रोटोकॉल: | मोडबस / कैनोपेन / ईथरकैट | शक्ति: | 0.75KW |
| हाई लाइट: | 3.5Nm सर्वो मोशन कंट्रोल सिस्टम,3.5Nm 750W सर्वो मोशन कंट्रोल सिस्टम,750W सर्वो मोटर क्लोज्ड लूप कंट्रोल सिस्टम |
||

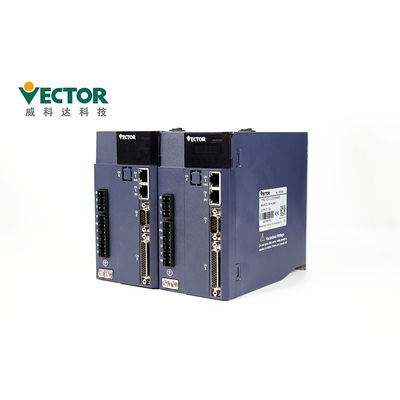

उत्पाद विवरण
220V 3.5nm 750W हाइब्रिड क्लोज्ड-लूप कंट्रोल सर्वो ड्राइवर 24 बिट एब्सोल्यूट एनकोडर के साथ
हाइब्रिड क्लोज्ड-लूप कंट्रोल सर्वो ड्राइवर
एसी पावर 0.75 किलोवाट
तीन चरण 380V
मोडबस / कैन ओपन / ईथरकैट
स्थान / गति / टोक़ नियंत्रण मोड
24 बिट तमागावा पूर्ण एन्कोडर;
उत्पाद सुविधाएँ
| उत्पाद का नाम | बंद लूप स्टेपर मोटर किट सर्वो चालक |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | VEC-VC-00733HC-ME/130MB-2R625A33F-MF2 |
| पावर4 | 0.75 किलोवाट |
| वोल्टेज | 380V |
| चरण | तीन फ़ेज़ |
| मूल्यांकन वर्तमान | 7ए |
| संचार प्रोटोकॉल | मोडबस/कैनोपेन/ईथरकैट |
| एनकोडर | 24 बिट निरपेक्ष एनकोडर |
सर्वो मोटर मॉडल चयन:
सर्वो ड्राइव स्थापना:
ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और
स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।
खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।
इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है
कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।
स्थापित करते समय, चूषण और निकास बंदरगाहों को अवरुद्ध न करें, और विदेशी वस्तुओं को अंदर न आने दें
उत्पाद में प्रवेश करने के लिए, अन्यथा यह आंतरिक घटकों की उम्र बढ़ने के कारण खराबी या आग का कारण बन सकता है।
इस उत्पाद पर या उसके नीचे भारी वस्तु न रखें क्योंकि इससे चोट लग सकती है।
कृपया निम्नलिखित वातावरण में स्थापित करें:
1. सीधे धूप के बिना स्थान;
2. ऐसे स्थान जहां परिवेश का तापमान 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के बीच हो;
3. सापेक्ष आर्द्रता 0% से 95% की सीमा में, और कोई संक्षेपण नहीं;
4. पानी की बूंदों, वाष्प, धूल और तैलीय धूल से मुक्त स्थान;
5. स्थान जहां कोई उच्च ताप उपकरण नहीं है;
6. गैर संक्षारक, ज्वलनशील गैस और तरल साइट;
7. पानी, तेल और दवा के छींटे मारना आसान नहीं है;
8. वे स्थान जो रेडियोधर्मी विकिरण के संपर्क में नहीं हैं;
9. मजबूत और कंपन मुक्त स्थान;
10. ऐसे स्थान जहां विद्युत चुम्बकीय शोर हस्तक्षेप नहीं है।
संचालन सावधानियां:
परीक्षण ऑपरेशन में, दुर्घटनाओं को रोकने के लिए, कृपया बिना लोड के सर्वो मोटर का परीक्षण करें
(ड्राइवर शाफ्ट से जुड़ा नहीं), अन्यथा इससे चोट लग सकती है।
सहायक मशीन पर काम करना शुरू करते समय, मशीन से मेल खाने वाले उपयोगकर्ता पैरामीटर सेट करें
अग्रिम रूप से।यदि आप पैरामीटर सेटिंग के बिना ऑपरेशन शुरू करते हैं, तो इससे यांत्रिक हानि या खराबी हो सकती है।
दुर्घटनाओं से बचने के लिए, मशीन के चल भाग के अंत में एक लिमिट स्विच या स्टॉपर स्थापित करें,
अन्यथा यह यांत्रिक क्षति या चोट का कारण होगा।
पैरामीटर सेटिंग्स में अत्यधिक परिवर्तन न करें, क्योंकि इसका परिणाम हो सकता है
अस्थिर संचालन, यांत्रिक क्षति या चोट।
●जब बिजली चालू होती है या बिजली की आपूर्ति काट दी जाती है, तो सर्वो चालक की गर्मी सिंक, बाहरी
ब्रेकिंग रेसिस्टर, मोटर आदि उच्च तापमान की स्थिति में हो सकते हैं।इसे न छुएं, नहीं तो इससे जलन हो सकती है।
ऊर्ध्वाधर अक्ष पर सर्वो मोटर का उपयोग करते समय, वर्कपीस को गिरने से रोकने के लिए एक सुरक्षा उपकरण सेट करें
अलार्म के तहत, यात्रा से अधिक, आदि। इसके अलावा, कृपया अधिक यात्रा होने पर सर्वो लॉक स्टॉप सेटिंग करें,
अन्यथा काम का टुकड़ा अधिक यात्रा की स्थिति में गिर सकता है।
ऑपरेशन के दौरान मशीन की ऑपरेटिंग रेंज में प्रवेश न करें, अन्यथा इससे चोट लग सकती है।
दौरान सर्वो मोटर या मशीन के चल भाग को न छुएं
ऑपरेशन, अन्यथा यह चोट का कारण होगा।
कृपया सिगनल की स्थिति में भी सुरक्षा सुनिश्चित करने के लिए सुरक्षा प्रणाली स्थापित करें
लाइन टूटना।उदाहरण के लिए, जब धनात्मक ओवर ट्रैवल स्विच (P-OT) और नेगेटिव ओवर ट्रैवल स्विच
(एन-ओटी) सिग्नल फ़ैक्टरी सेटिंग पर डिस्कनेक्ट हो जाते हैं, वे सुरक्षित रूप से संचालित होते हैं।
बिजली बंद करते समय सर्वो ऑफ स्टेट को सेट करना सुनिश्चित करें।
बार-बार बिजली चालू/बंद न करें।वास्तविक ऑपरेशन शुरू होने के बाद, बिजली चालू / बंद अंतराल
1 घंटे से अधिक का होना चाहिए, अन्यथा सर्वो यूनिट के अंदर के घटक समय से पहले पुराने हो जाएंगे।
जब कोई अलार्म होता है, तो कारण दूर होने के बाद अलार्म को रीसेट करें और सुनिश्चित करें
सुरक्षा, और ऑपरेशन को पुनरारंभ करें, अन्यथा यह चोट का कारण बन सकता है।
सामान्य ब्रेकिंग के लिए ब्रेक मोटर के ब्रेक का उपयोग न करें, अन्यथा यह हो सकता है
खराबी का कारण बनता है।

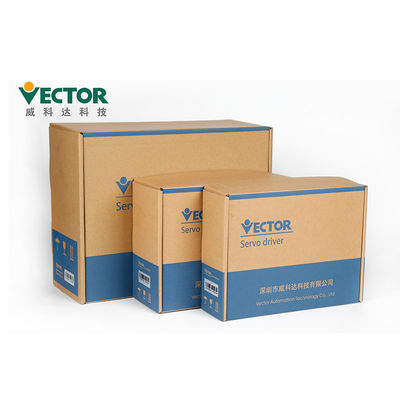

पैकिंग और शिपिंग
| सर्वो ड्राइव का विवरण पैकिंग | |||||
| उत्पादों | ई1(3-6ए) | E2 (7-12A) | E3 (16-27A) | सी०१५ (३२-३८ए) | C022 (45-60A) |
| सीटीएनआकार | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| मोशन कंट्रोलर का पैकिंग विवरण | |||||
| उत्पादों | वीए मोशन | वीए विस्तार | वीई मोशन | वीई विस्तार(32) | वीई विस्तार (76) |
| सीटीएनआकार | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | ३१६*१६४*७८ |
डिलीवरी का समय
| मात्रा | 1-5 किट | 50-100 किट | 200-500 किट |
| डिलीवरी का समय | 3 दिन के अंदर | 5-10 दिन | 15-25 दिन |
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
सामान
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
सीई प्रमाणपत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं
चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)
मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।
