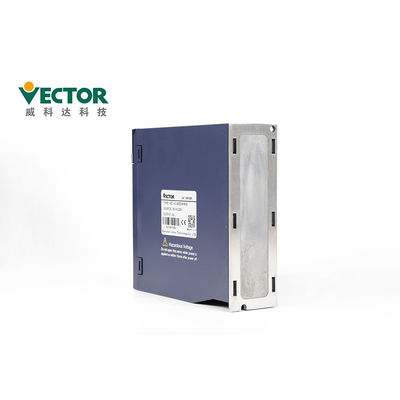

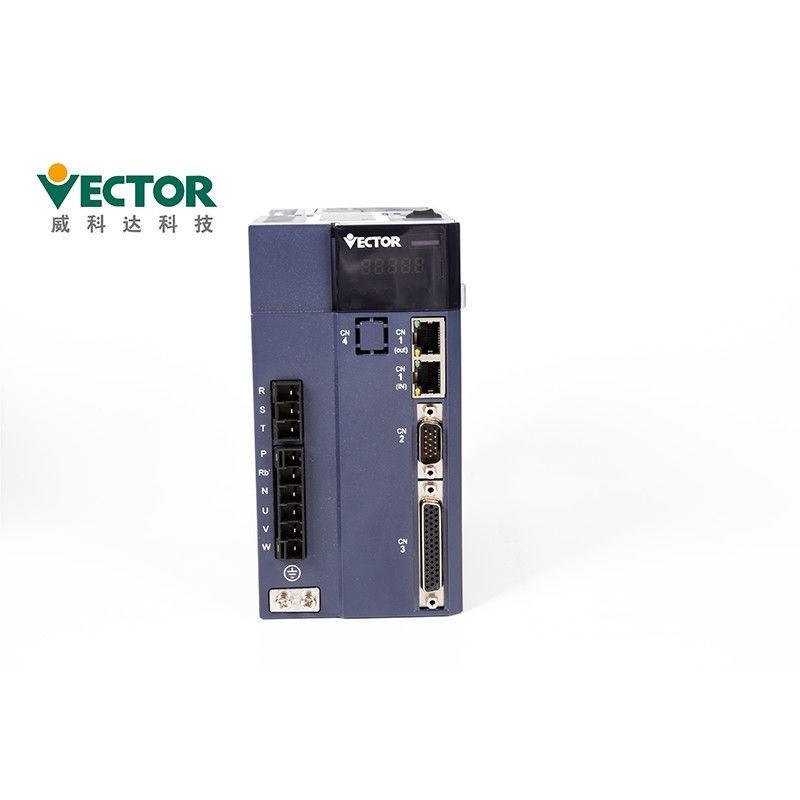

रासायनिक बनाने की मशीन के लिए 2.2KW छोटा सर्वो ड्राइव सर्वो मोटर एम्पलीफायर
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-01223H-ME |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 280 * 208 * 78 मिमी, 375 * 290 * 155 मिमी |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
| आपूर्ति की क्षमता: | 500 किट / माह |
|
विस्तार जानकारी |
|||
| वोल्टेज: | 220V | शक्ति: | 2.2KW |
|---|---|---|---|
| चरण: | एकल / तीन चरण | संचार प्रोटोकॉल: | CanOpen / Ethercat / Modbus |
| एनकोडर: | 17 / 23bit तमागावा पूर्ण एनकोडर; | मूल्यांकन वर्तमान: | 12A |
| इनपुट आउटपुट: | पल्स / एनालॉग | नियंत्रण विधा: | टोक़ / स्थान / गति |
| आवेदन: | रासायनिक बनाने की मशीन | उत्पाद का नाम: | रासायनिक बनाने की मशीन के लिए सर्वो ड्राइव 2.2kW |
| हाई लाइट: | सीई स्मॉल सर्वो ड्राइव,2.2KW स्मॉल सर्वो ड्राइव,2.2KW सर्वो मोटर एम्पलीफायर |
||
उत्पाद विवरण
एसी सर्वो मोटर, कार्डबोर्ड कैप मोल्डिंग मशीन के लिए 380V 5.5kW सर्वो ड्राइव
रासायनिक बनाने की मशीन के लिए सर्वो ड्राइव 2.2kW
एसी पावर 2.2 किलोवाट
सिंगल / थ्री फेज 220V
मोडबस / कैनओपन / ईथरकैट
स्थान / गति / टोक़ नियंत्रण मोड
17/23 बिट तमागावा पूर्ण एन्कोडर;
उत्पाद विवरण
| उत्पाद का नाम | वस्त्र मशीन के लिए एसी सर्वो मोटर ड्राइव |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | वीईसी-वीसी-01223एचसी-एमई |
| शक्ति | २.२ किलोवाट |
| इनपुट आउटपुट | पल्स / एनालॉग |
| वोल्टेज | 220V |
| चरण | एकल/तीन चरण |
| मूल्यांकन वर्तमान | 12ए |
| संचार प्रोटोकॉल | मोडबस / कैनओपन / ईथरकैट |
| एनकोडर | 17/23 बिट तमागावा पूर्ण एन्कोडर; |
| पल्स कमांड इनपुट | पल्स प्रकार | डिफरेंशियल इनपुट, ओपन कलेक्टर |
| आवृति सीमा | डिफरेंशियल इनपुट: 0-500kHz, पल्स चौड़ाई 1us से अधिक ओपन कलेक्टर: 0-300kHz, पल्स चौड़ाई 2.5us से अधिक greater |
|
| पल्स मोड | नाड़ी + दिशा;एबी प्लसस;सीडब्ल्यू + सीसीडब्ल्यू; | |
| एनालॉग इनपुट | वोल्टेज सीमा | -10 वी से 10 वी |
| इनपुट उपस्थिति | 10kΩ | |
| अधिकतम आवृत्ति | 1.5kHz | |
| DI/DO इंटरफ़ेस प्रकार | एनपीएन/पीएनपी | |
| संचार | मोडबस/कैनोपेन/ईथरकैट | |
स्थापना सावधानियां
| इंस्टालेशन वातावरण आवश्यकताओं को |
वायुमण्डलीय दबाव | 86~106kPak |
| परिवेश आर्द्रता | 0 ~ 55 ℃ | |
| परिवेश का तापमान | 0 ~ 90% आरएच | |
| IP रेटिंग | आईपी20 | |
| कंपन | 0~4.9m/s^2 |
पैनल में 8 बटन और 5 डिजिटल ट्यूब हैं।8 में से केवल 5 बटन का ही उपयोग किया जा सकता है, और
शेष 3 बटन आरक्षित।पांच बटनों के सामान्य कार्य नीचे दी गई तालिका में दिखाए गए हैं।
| कुंजी का नाम | मुख्य समारोह |
| PAR/ALM | मोड स्विच, पिछले मेनू पर लौटें |
| (जोड़ें) | एलईडी डिजिटल ट्यूब के फ्लैशिंग बिट वैल्यू को बढ़ाएं |
| (दिसंबर) | एलईडी डिजिटल ट्यूब के फ्लैशिंग डिजिट वैल्यू को घटाएं |
| बंद करो/आरएसटी | चमकती एलईडी ट्यूब को बाईं ओर ले जाता है;डेटा के उच्च मूल्य की जाँच करता है 5 बिट से अधिक;फॉल्ट रीसेट; एफएन फ़ंक्शन निष्पादित करें |
| आरडी/डब्ल्यूटी | पैरामीटर मान पढ़ें/लिखें; fn पृष्ठ दर्ज करें |
रखरखाव और निरीक्षण सावधानियां
बिजली चालू रहने के दौरान तारों को न बदलें, अन्यथा इससे बिजली का झटका लग सकता है या चोट लग सकती है।
● कृपया पेशेवर तकनीशियनों द्वारा वायरिंग या निरीक्षण करें, अन्यथा यह
बिजली के झटके या उत्पाद की विफलता का कारण हो सकता है।
कम से कम 5 मिनट के लिए बिजली बंद होने के बाद कृपया बिजली की जांच करें।बिजली बंद होने पर भी,
सर्वो ड्राइव के अंदर उच्च वोल्टेज रह सकता है।इसलिए, पावर टर्मिनल को अंदर से न छुएं
बिजली बंद होने के 5 मिनट बाद, अन्यथा इससे बिजली का झटका लग सकता है।
सर्वो ड्राइव को प्रतिस्थापित करते समय, कृपया सर्वो ड्राइवर उपयोगकर्ता पैरामीटर को पहले बदले जाने के लिए बैक अप लें
प्रतिस्थापन, और बैकअप को नए सर्वो ड्राइव में स्थानांतरित करें, और फिर ऑपरेशन को पुनरारंभ करें,
अन्यथा मशीन खराब हो सकती है।
सहायक उपकरण:
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
प्रमाण पत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, तापीय और ऊर्जा के लिए सुरक्षा आवश्यकताएं
चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)
मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।
गुणवत्ता जांच:
चार बार उत्पादन परीक्षण
दो बार 24 घंटे परीक्षण
शिपिंग से पहले 100% निरीक्षण
डिलीवरी का समय और शिपिंग तरीका
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
| सर्वो ड्राइव का विवरण पैकिंग | |||
| उत्पादों | ई1(3-6ए) | E2 (7-12A) | E3 (16-27A) |
| सीटीएनआकार | 280*208*78 | 280*208*112 | 375*290*155 |
