वुडवर्किंग कटिंग मशीनों के लिए सीई 3.8kw एसी सर्वो मोटर सिस्टम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 375 * 290 * 155 मिमी, 280 * 208 * 112 मिमी |
| प्रसव के समय: | 5-8 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500-1000 किट / महीना |
|
विस्तार जानकारी |
|||
| चरण: | तीन चरण | वोल्टेज: | 380V |
|---|---|---|---|
| नमूना: | VEC-VC-01233HC-ME / 130MB-3R825A33F-MF2 | प्रयोग: | लकड़ी काटने की मशीनें |
| सर्टिफिकेट्स: | सीई | एनकोडर: | 17/23 बिट पूर्ण एनकोडर |
| संचार प्रोटोकॉल: | मोडबस / कैनोपेन / ईथरकैट | शक्ति: | 3.8KW |
| हाई लाइट: | लकड़ी की मशीनें एसी सर्वो मोटर सिस्टम,सीई 3.8 किलोवाट एसी सर्वो मोटर सिस्टम |
||
उत्पाद विवरण
लकड़ी काटने की मशीनों के लिए 3.8kw 380V स्थिर सर्वो मोटर एसी सर्वो ड्राइव
लकड़ी काटने की मशीन के लिए एसी सर्वो ड्राइव
एसी पावर 3.8 किलोवाट
तीन चरण 380V
मोडबस / कैन ओपन / ईथरकैट
स्थान / गति / टोक़ नियंत्रण मोड
17/23 बिट तमागावा पूर्ण एन्कोडर;
उत्पाद सुविधाएँ
| उत्पाद का नाम | लकड़ी काटने की मशीन के लिए एसी सर्वो ड्राइव | ||
| ब्रांड | वेक्टर | ||
| प्रतिरूप संख्या। |
|
||
| पावर4 | 3.8 किलोवाट | ||
| वोल्टेज | 380V | ||
| चरण | तीन फ़ेज़ | ||
| मूल्यांकन वर्तमान | 12ए | ||
| संचार प्रोटोकॉल | मोडबस/कैनोपेन/ईथरकैट | ||
| एनकोडर | 17/23 बिट तमागावा पूर्ण एन्कोडर |

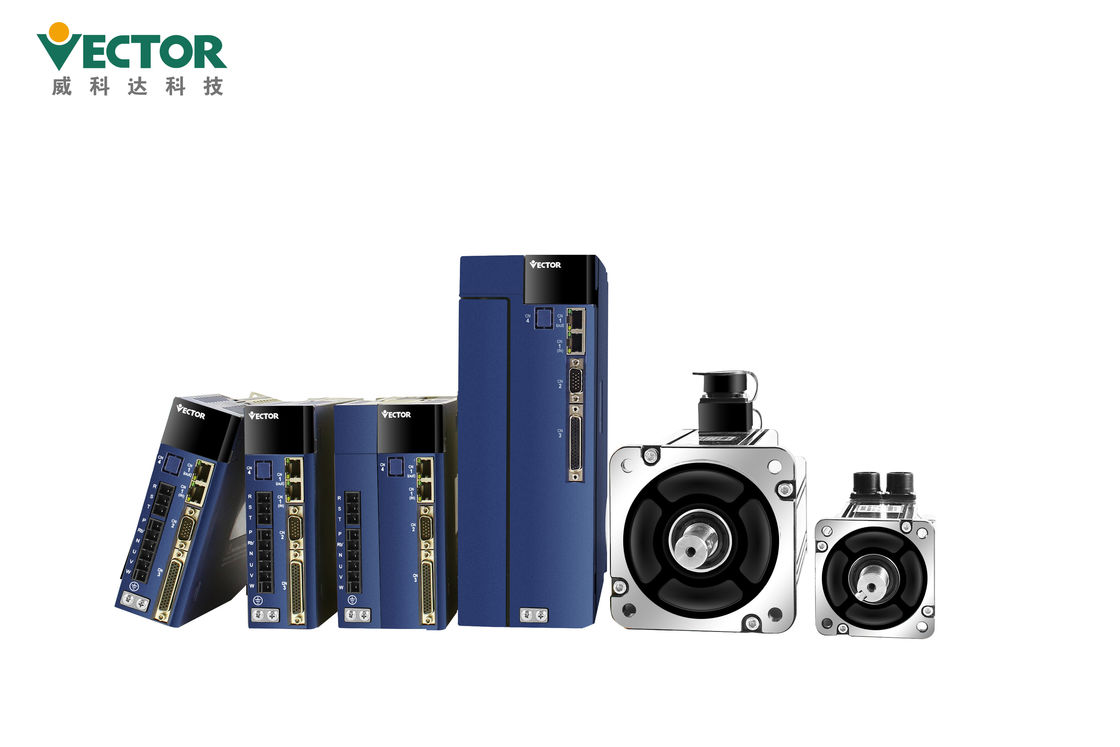

सर्वो ड्राइव+सर्वो मोटर का चयन कैसे करें
पैनल में 5 बटन और 5 डिजिटल ट्यूब हैं।
पांच बटनों के सामान्य कार्य नीचे दी गई तालिका में दिखाए गए हैं।
| कुंजी का नाम | मुख्य समारोह |
| तरीका | मोड स्विच, पिछले मेनू पर लौटें |
| (जोड़ें) | एलईडी डिजिटल ट्यूब के फ्लैशिंग बिट वैल्यू को बढ़ाएं |
| (दिसंबर) | एलईडी डिजिटल ट्यूब के फ्लैशिंग डिजिट वैल्यू को घटाएं |
| ◄◄(खिसक जाना) | चमकती एलईडी ट्यूब को बाईं ओर ले जाता है;डेटा के उच्च मूल्य की जाँच करता है 5 बिट से अधिक;फॉल्ट रीसेट; एफएन फ़ंक्शन निष्पादित करें |
| समूह | पैरामीटर मान पढ़ें/लिखें |
पैनल में 8 बटन और 5 डिजिटल ट्यूब हैं।
8 में से केवल 5 बटन का उपयोग किया जा सकता है, और शेष 3 बटन आरक्षित हैं।
पांच बटनों के सामान्य कार्य नीचे दी गई तालिका में दिखाए गए हैं।
| कुंजी का नाम | मुख्य समारोह |
| PAR/ALM | मोड स्विच, पिछले मेनू पर लौटें |
| (जोड़ें) | एलईडी डिजिटल ट्यूब के फ्लैशिंग बिट वैल्यू को बढ़ाएं |
| (दिसंबर) | एलईडी डिजिटल ट्यूब के फ्लैशिंग डिजिट वैल्यू को घटाएं |
| बंद करो/आरएसटी | चमकती एलईडी ट्यूब को बाईं ओर ले जाता है;डेटा के उच्च मूल्य की जाँच करता है 5 बिट से अधिक;फॉल्ट रीसेट; एफएन फ़ंक्शन निष्पादित करें |
| आरडी/डब्ल्यूटी | पैरामीटर मान पढ़ें/लिखें; fn पृष्ठ दर्ज करें |

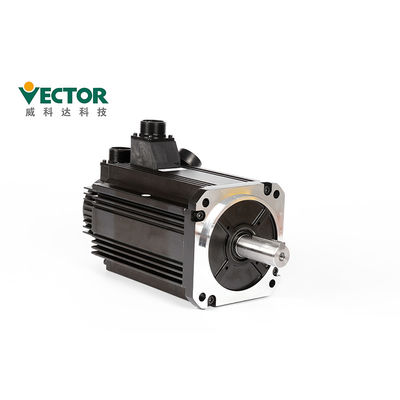

सर्वो मोटर:
सर्वो ड्राइव को कैसे स्थापित करें और सर्वो मोटर से कैसे कनेक्ट करें?
स्थापना:
ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और
स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।
खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।
इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है
कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।
स्थापित करते समय, चूषण और निकास बंदरगाहों को अवरुद्ध न करें, और विदेशी वस्तुओं को अंदर न आने दें
उत्पाद में प्रवेश करने के लिए, अन्यथा यह आंतरिक घटकों की उम्र बढ़ने के कारण खराबी या आग का कारण बन सकता है।
इस उत्पाद पर या उसके नीचे भारी वस्तु न रखें क्योंकि इससे चोट लग सकती है।
कृपया निम्नलिखित वातावरण में स्थापित करें:
1. सीधे धूप के बिना स्थान;
2. ऐसे स्थान जहां परिवेश का तापमान 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के बीच हो;
3. सापेक्ष आर्द्रता 0% से 95% की सीमा में, और कोई संक्षेपण नहीं;
4. पानी की बूंदों, वाष्प, धूल और तैलीय धूल से मुक्त स्थान;
5. स्थान जहां कोई उच्च ताप उपकरण नहीं है;
6. गैर संक्षारक, ज्वलनशील गैस और तरल साइट;
7. पानी, तेल और दवा के छींटे मारना आसान नहीं है;
8. वे स्थान जो रेडियोधर्मी विकिरण के संपर्क में नहीं हैं;
9. मजबूत और कंपन मुक्त स्थान;
10. ऐसे स्थान जहां विद्युत चुम्बकीय शोर हस्तक्षेप नहीं है।
| इंस्टालेशन वातावरण आवश्यकताएं |
वायु - दाब | 86~106kPa |
| परिवेश आर्द्रता | 0 ~ 55 ℃ | |
| परिवेश का तापमान | 0 ~ 90% आरएच | |
| IP रेटिंग | आईपी20 | |
| कंपन | 0~4.9m/s^2 |
पैकिंग और शिपिंग
| सर्वो ड्राइव का विवरण पैकिंग | |||||
| उत्पादों | ई1(3-6ए) | E2 (7-12A) | E3 (16-27A) | सी०१५ (३२-३८ए) | C022 (45-60A) |
| सीटीएनआकार | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| मोशन कंट्रोलर का पैकिंग विवरण | |||||
| उत्पादों | वीए मोशन | वीए विस्तार | वीई मोशन | वीई विस्तार(32) | वीई विस्तार (76) |
| सीटीएनआकार | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | ३१६*१६४*७८ |
डिलीवरी का समय
| मात्रा | 1-5 किट | 50-100 किट | 200-500 किट |
| डिलीवरी का समय | 3 दिन के अंदर | 5-10 दिन | 15-25 दिन |
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
सामान
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
सीई प्रमाणपत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं
चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)
मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।
