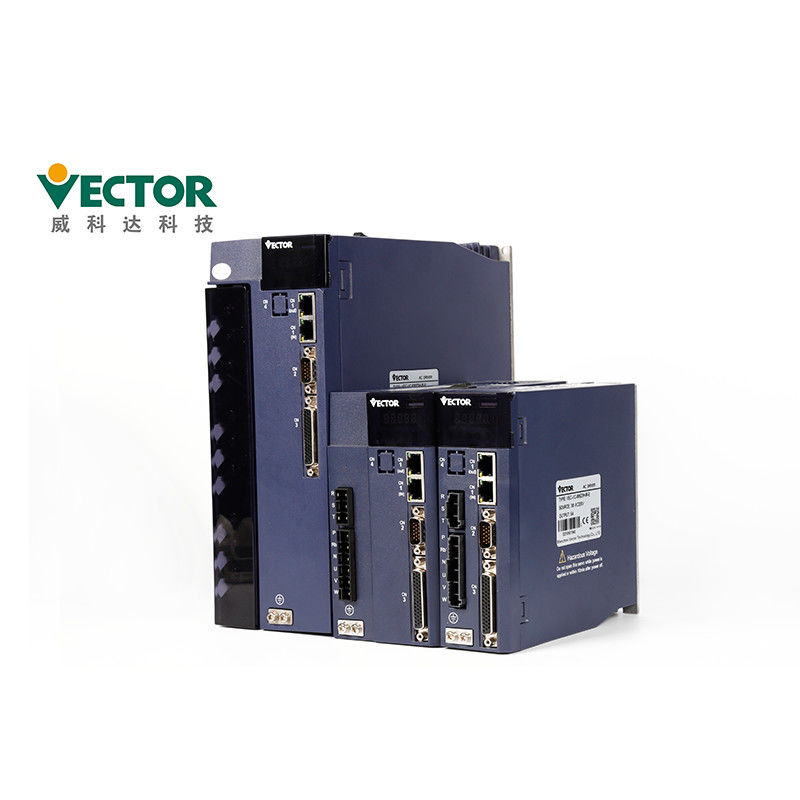

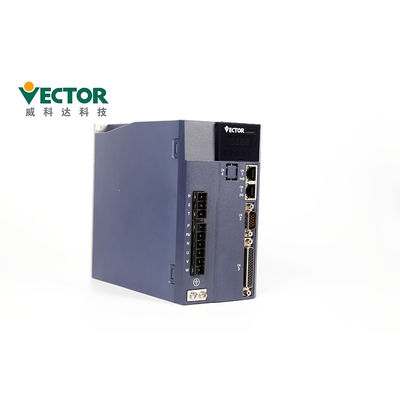

खाद्य पैकिंग मशीन के लिए सीई 380V 3KW प्रोग्राम करने योग्य सर्वो ड्राइव
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-01233H-ME |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 280 * 208 * 78 मिमी, 375 * 290 * 155 मिमी |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
| आपूर्ति की क्षमता: | 500 किट / माह |
|
विस्तार जानकारी |
|||
| वोल्टेज: | 380V | शक्ति: | 3KW |
|---|---|---|---|
| चरण: | तीन चरण | संचार प्रोटोकॉल: | मोडबस / ईथरकैट / कैनओपेन |
| एनकोडर: | 17/23 बिट तमागावा पूर्ण एनकोडर | मूल्यांकन वर्तमान: | 12A |
| इनपुट: | एनालॉग / पल्स | नियंत्रण विधा: | स्थिति / गति / टोक़ |
| आवेदन: | खाद्य पैकिंग मशीन | ||
| हाई लाइट: | CE 380V प्रोग्रामेबल सर्वो ड्राइव,3KW प्रोग्रामेबल सर्वो ड्राइव,फूड पैकिंग मशीन 380V सर्वो ड्राइव |
||
उत्पाद विवरण
सीई प्रमाणपत्र के साथ खाद्य पैकिंग मशीन के लिए 380V 3KW प्रोग्राम करने योग्य सर्वो ड्राइव Drive
उत्पाद विवरण
| उत्पाद का नाम | एसी सर्वो ड्राइव |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | वीईसी-वीसी-01223एच-एमई |
| पावर4 | 3KW |
| वोल्टेज | 380V |
| चरण | एकल/तीन चरण |
| मूल्यांकन वर्तमान | 12ए |
| संचार प्रोटोकॉल | मोडबस/कैनोपेन/ईथरकैट |
| एनकोडर | 17/23 बिट तमागावा पूर्ण एन्कोडर |
सर्वो ड्राइव कैसे काम करता है?स्थान नियंत्रण मॉडल, गति नियंत्रण मॉडल और ट्रोग नियंत्रण मॉडल।
| वोल्टेज | नियंत्रण विधा | एकल-चरण / तीन-चरण पूर्ण-नियंत्रित सुधार एसवीपीडब्लूएम मॉडुलन |
| एनकोडर | एनकोडर प्रतिक्रिया | 2500 पल्स वृद्धिशील + हॉल एन्कोडर; 2500 पल्स वृद्धिशील; 17 बिट तमागावा निरपेक्ष एनकोडर; 23 बिट तमागावा निरपेक्ष एनकोडर; 24 बिट निकॉन निरपेक्ष एनकोडर; |
| पल्स कमांड इनपुट | पल्स प्रकार | डिफरेंशियल इनपुट, ओपन कलेक्टर |
| आवृति सीमा | डिफरेंशियल इनपुट: 0-500kHz, पल्स चौड़ाई 1us से अधिक ओपन कलेक्टर: 0-300kHz, पल्स चौड़ाई 2.5us से अधिक greater |
|
| पल्स मोड | नाड़ी + दिशा;एबी प्लसस;सीडब्ल्यू + सीसीडब्ल्यू; | |
| एनालॉग इनपुट | वोल्टेज सीमा | -10 वी से 10 वी |
| इनपुट उपस्थिति | 10kΩ | |
| अधिकतम आवृत्ति | 1.5kHz | |
| DI/DO इंटरफ़ेस प्रकार | एनपीएन/पीएनपी | |
| संचार | मोडबस/कैनोपेन/ईथरकैट | |
सर्वो ड्राइव विवरण- सर्वो ड्राइव के बारे में विवरण, सर्वो ड्राइव मॉडल का चयन कैसे करें और स्थापना कैसे करें?
| कुंजी का नाम | मुख्य समारोह |
| मोड | मोड स्विच, पिछले मेनू पर लौटें |
| (जोड़ें) | एलईडी डिजिटल ट्यूब के फ्लैशिंग बिट वैल्यू को बढ़ाएं |
| (दिसंबर) | एलईडी डिजिटल ट्यूब के फ्लैशिंग डिजिट वैल्यू को घटाएं |
| ◄◄(खिसक जाना) | चमकती एलईडी ट्यूब को बाईं ओर ले जाता है;डेटा के उच्च मूल्य की जाँच करता है 5 बिट से अधिक;फॉल्ट रीसेट; एफएन फ़ंक्शन निष्पादित करें |
| सेट | पैरामीटर मान पढ़ें/लिखें |
ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और
स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।
खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।
इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है
कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।
स्थापित करते समय, चूषण और निकास बंदरगाहों को अवरुद्ध न करें, और विदेशी वस्तुओं को अंदर न आने दें
उत्पाद में प्रवेश करने के लिए, अन्यथा यह आंतरिक घटकों की उम्र बढ़ने के कारण खराबी या आग का कारण बन सकता है।
इस उत्पाद पर या उसके नीचे भारी वस्तु न रखें क्योंकि इससे चोट लग सकती है।
कृपया निम्नलिखित वातावरण में स्थापित करें:
1. सीधे धूप के बिना स्थान;
2. ऐसे स्थान जहां परिवेश का तापमान 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के बीच हो;
3. सापेक्ष आर्द्रता 0% से 95% की सीमा में, और कोई संक्षेपण नहीं;
4. पानी की बूंदों, वाष्प, धूल और तैलीय धूल से मुक्त स्थान;
5. स्थान जहां कोई उच्च ताप उपकरण नहीं है;
6. गैर संक्षारक, ज्वलनशील गैस और तरल साइट;
7. पानी, तेल और दवा के छींटे मारना आसान नहीं है;
8. वे स्थान जो रेडियोधर्मी विकिरण के संपर्क में नहीं हैं;
9. मजबूत और कंपन मुक्त स्थान;
10. ऐसे स्थान जहां विद्युत चुम्बकीय शोर हस्तक्षेप नहीं है।
| इंस्टालेशन वातावरण आवश्यकताओं को |
वायुमण्डलीय दबाव | 86~106kPak |
| परिवेश आर्द्रता | 0 ~ 55 ℃ | |
| परिवेश का तापमान | 0 ~ 90% आरएच | |
| IP रेटिंग | आईपी20 | |
| कंपन | 0~4.9m/s^2 |
प्रमाण पत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं requirements
चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)
मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।
गुणवत्ता जांच:
चार बार उत्पादन परीक्षण
दो बार 24 घंटे परीक्षण
शिपिंग से पहले 100% निरीक्षण
डिलीवरी का समय और शिपिंग तरीका
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
| मात्रा | 1-5 किट | 50-100 किट | 200-500 किट |
| डिलीवरी का समय | 3 दिन के अंदर | 5-10 दिन | 15-25 दिन |
| सर्वो ड्राइव का विवरण पैकिंग | |||||
| उत्पादों | ई1(3-6ए) | E2 (7-12A) | E3 (16-27A) | सी०१५ (३२-३८ए) | C022 (45-60A) |
| सीटीएनआकार | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
सहायक उपकरण:
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
