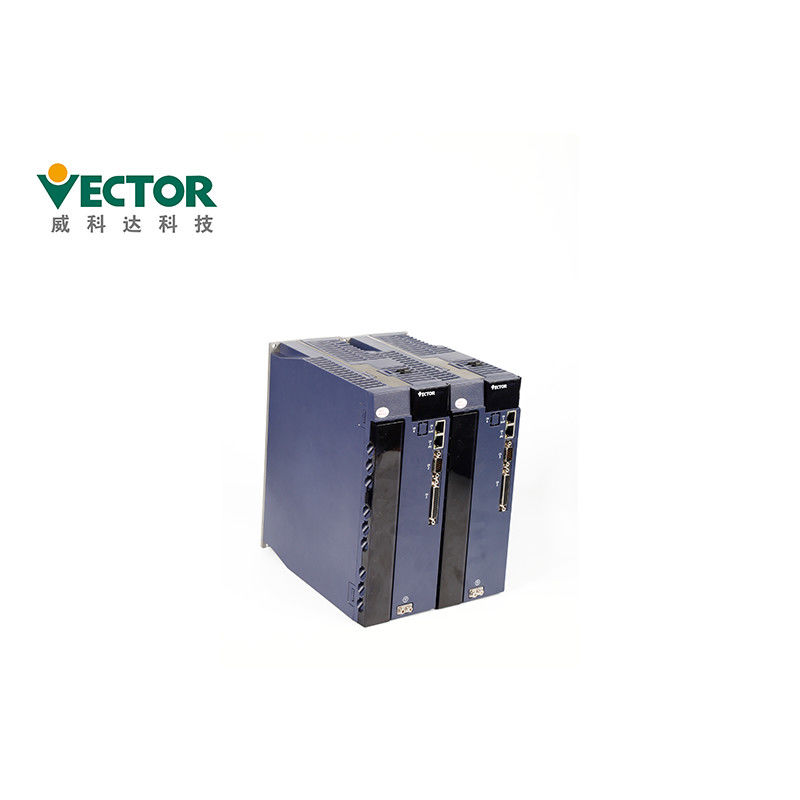

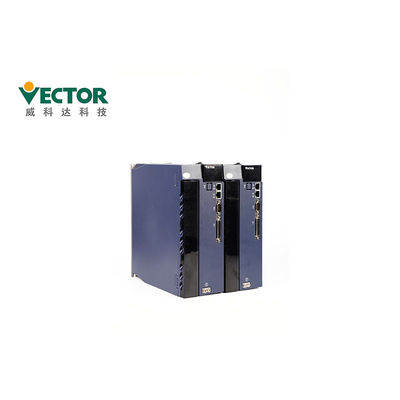

24 बिट निकॉन एब्सोल्यूट एनकोडर के साथ 3 फेज डिजिटल 2KW एसी सर्वो ड्राइव
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-01223H-ME |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 280 * 208 * 78 मिमी, 375 * 290 * 155 मिमी |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
| आपूर्ति की क्षमता: | 500 किट / माह |
|
विस्तार जानकारी |
|||
| वोल्टेज: | 220V | शक्ति: | 2kW |
|---|---|---|---|
| चरण: | तीन चरण | संचार प्रोटोकॉल: | मोडबस / ईथरकैट |
| एनकोडर: | 24 बिट तमागावा पूर्ण एनकोडर | मूल्यांकन वर्तमान: | 12A |
| इनपुट: | एनॉलॉग डिजिटल | नियंत्रण विधा: | स्थान / गति / टोक़ |
| आवेदन: | परतबंदी मशीन | आवृत्ति: | 4KHz |
| प्रमुखता देना: | डिजिटल 2KW एसी सर्वो ड्राइव,24 बिट एनकोडर 2KW एसी सर्वो ड्राइव,2KW डिजिटल सर्वो ड्राइव |
||
उत्पाद विवरण
२२०वी २केडब्लू थ्री फेज डिजिटल सर्वो ड्राइव २४बिट निकॉन एब्सोल्यूट एनकोडर के साथ
उत्पाद विवरण
| उत्पाद का नाम | डिजिटल सर्वो ड्राइव |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | वीईसी-वीसी-01223एच-एमई |
| पावर4 | 2 किलोवाट |
| वोल्टेज | 220V |
| चरण | तीन फ़ेज़ |
| मूल्यांकन वर्तमान | 12ए |
| संचार प्रोटोकॉल | कैनोपेन/ईथरकैट |
| एनकोडर | 24 बिट तमागावा निरपेक्ष एनकोडर |
सर्वो ड्राइव कैसे काम करता है?स्थान नियंत्रण मॉडल, गति नियंत्रण मॉडल और ट्रोग नियंत्रण मॉडल।
| डिजिटल इनपुट |
ड्राइव को सक्षम करें, ड्राइव को रीसेट करें, टॉर्क कमांड ए / बी स्विच, टॉर्क कमांड रिवर्स इनेबल, फॉरवर्ड टॉर्क लिमिट ए / बी स्विच,
नेगेटिव टॉर्क लिमिट ए/बी स्विच, फॉरवर्ड स्पीड लिमिट ए/बी स्विच, नेगेटिव स्पीड लिमिट ए/बी स्विच, फॉरवर्ड जॉग, रिवर्स जॉग, स्पीड कमांड रिवर्स इनेबल, मेन स्पीड सोर्स ए/बी स्विच, स्पीड स्टॉप इनेबल, क्लियर पोजीशन काउंट , गति मोड शून्य निश्चित, बहु-गति गति चयन 0, बहु-गति गति चयन 1, बहु-गति गति चयन 2, बहु-गति गति चयन 3,
पोजिशन कमांड निषिद्ध, पोजिशन कमांड रिवर्स, पल्स कमांड निषिद्ध, इलेक्ट्रॉनिक गियर अनुपात स्विच 1, पोजिशन एरर क्लियर, ज़ीरो पर लौटें, मल्टी-सेगमेंट पोजिशन को ट्रिगर करें, मल्टी-सेगमेंट पोजिशन सिलेक्शन 0, मल्टी-सेगमेंट पोजिशन सिलेक्शन 1, मल्टी-सेगमेंट पोजीशन चयन 2, बहु-खंड स्थिति चयन 3, बहु-खंड स्थिति दिशा चयन, शून्य वापसी मूल स्विच इनपुट, xy पल्स और आंतरिक स्थिति योजना स्विचिंग,
कंट्रोल मोड स्विच 0, कंट्रोल मोड स्विच 1, इंटरप्ट फिक्स्ड लेंथ इनपुट को इनेबल करें, इंटरप्ट फिक्स्ड लेंथ को कैंसिल करें, इंटरप्ट फिक्स्ड लेंथ को ट्रिगर करें, दूसरे सेट गेन स्विच का पहला सेट, रिसेट फॉल्ट, पोजिशन मोड में पॉजिटिव लिमिट स्विच, पोजिशन मोड में रिवर्स लिमिट स्विच , पूर्ण बंद लूप मोड में खुला और बंद लूप, इलेक्ट्रॉनिक गियर अनुपात स्विच 2, मोटर ज़्यादा गरम इनपुट, आपातकालीन स्टॉप इनपुट, आंतरिक ट्रिगर स्पष्ट, आंतरिक ट्रिगर सेट, आंतरिक काउंटर गिनती पल्स, आंतरिक काउंटर साफ़, गति मोड UPDOWN मोड यूपी सिग्नल, गति मोड UPDOWN मोड डाउन सिग्नल, AI जीरो ड्रिफ्ट ऑटोमैटिक करेक्शन। |
|
| डिजिटल आउटपुट |
चालक सक्षम, गति आगमन, गति में कमी, गति में वृद्धि, शून्य गति, गति सीमा से अधिक, आगे रोटेशन, रिवर्स रोटेशन, गलती आउटपुट, टोक़ मोड में आगे की गति सीमा, टोक़ मोड नकारात्मक गति सीमा में, टोक़ मोड में, स्थिति पूरी हो गई है, स्थिति आउटपुट के करीब है, शून्य रिटर्न पूरा हो गया है, स्थिति त्रुटि बहुत बड़ी है, आउटपुट निश्चित लंबाई से बाधित है, सॉफ्टवेयर सीमा आउटपुट आउटपुट है, ब्रेक आउटपुट इनपुट कमांड मान्य है, अक्सर बंद, हमेशा चालू, टोक़ सीमा आउटपुट, टोक़ आगमन, आंतरिक ट्रिगर स्थिति, आंतरिक काउंटर गिनती आती है, गति सुसंगत है, पल्स स्थिति कमांड शून्य आउटपुट है |
|
सर्वो ड्राइव विवरण- सर्वो ड्राइव के बारे में विवरण, सर्वो ड्राइव मॉडल का चयन कैसे करें और स्थापना कैसे करें?
प्रमाण पत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं
चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)
मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।
डिलीवरी का समय और शिपिंग तरीका
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
| मात्रा | 1-5 किट | 50-100 किट | 200-500 किट |
| डिलीवरी का समय | 3 दिन के अंदर | 5-10 दिन | 15-25 दिन |
| सर्वो ड्राइव का विवरण पैकिंग | |||||
| उत्पादों | ई1(3-6ए) | E2 (7-12A) | E3 (16-27A) | सी०१५ (३२-३८ए) | C022 (45-60A) |
| सीटीएनआकार | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
सामान:
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
