1500w 3000rpm एसी सर्वो सिस्टम ईथरकैट बस प्रकार

उत्पाद विवरण

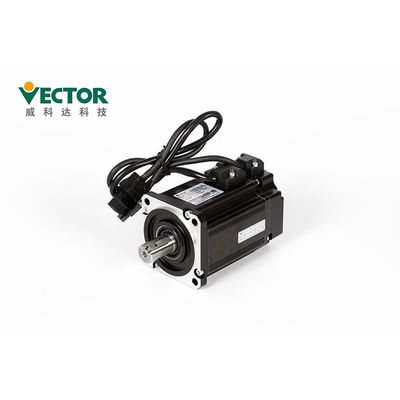

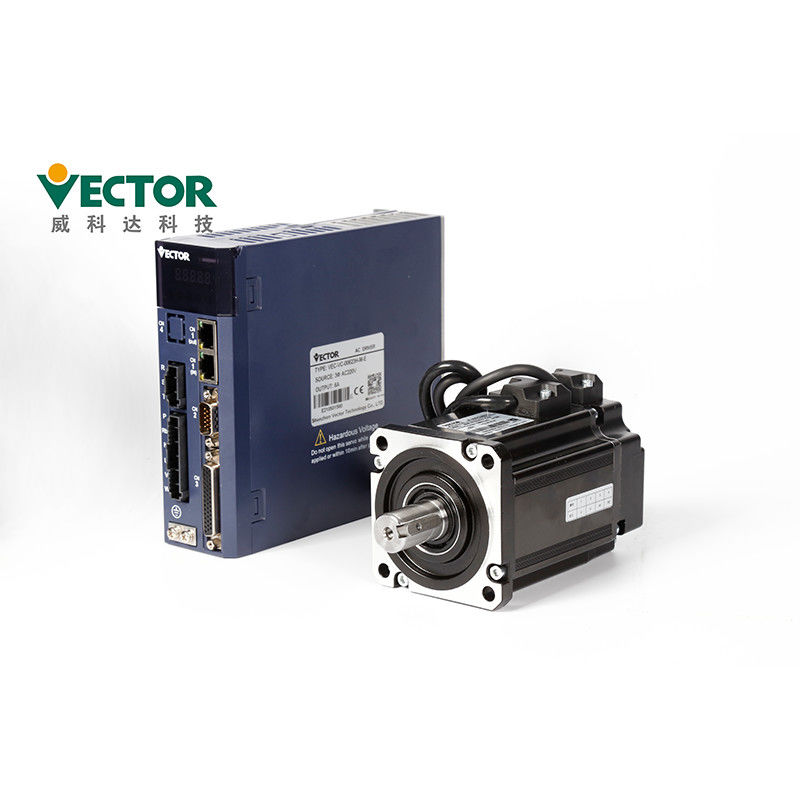

EtherCAT बस टाइप AC सर्वोपैक 1500w सर्वो ड्राइवर और 3000rpm सर्वो मोटर

अधिक लचीला, अधिक सटीक

सर्वो ड्राइव + सर्वो मोटर

पावर कवर 200W-110KW

एकल/तीन चरण 220V/380V

मोडबस / कैनओपन / ईथरकैट

स्थान, गति और टोक़ नियंत्रण मोड

२५०० लाइन वृद्धिशील + हॉल एन्कोडर;2500 लाइन वृद्धिशील;17/23 बिट तमागावा पूर्ण एन्कोडर;
24 बिट निकॉन एब्सोल्यूट एनकोडर

उत्पाद विवरण

सर्वो ड्राइव विवरण- सर्वो ड्राइव के बारे में विवरण, सर्वो ड्राइव मॉडल का चयन कैसे करें और स्थापना कैसे करें?

ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और

स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।

खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।

इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है

कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।

स्थापित करते समय, चूषण और निकास बंदरगाहों को अवरुद्ध न करें, और विदेशी वस्तुओं को अंदर न आने दें

उत्पाद में प्रवेश करने के लिए, अन्यथा यह आंतरिक घटकों की उम्र बढ़ने के कारण खराबी या आग का कारण बन सकता है।

इस उत्पाद पर या उसके नीचे भारी वस्तु न रखें क्योंकि इससे चोट लग सकती है।

कृपया निम्नलिखित वातावरण में स्थापित करें:

1. सीधे धूप के बिना स्थान;

2. ऐसे स्थान जहां परिवेश का तापमान 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के बीच हो;

3. सापेक्ष आर्द्रता 0% से 95% की सीमा में, और कोई संक्षेपण नहीं;

4. पानी की बूंदों, वाष्प, धूल और तैलीय धूल से मुक्त स्थान;

5. स्थान जहां कोई उच्च ताप उपकरण नहीं है;

6. गैर संक्षारक, ज्वलनशील गैस और तरल साइट;

7. पानी, तेल और दवा के छींटे मारना आसान नहीं है;

8. वे स्थान जो रेडियोधर्मी विकिरण के संपर्क में नहीं हैं;

9. मजबूत और कंपन मुक्त स्थान;

10. ऐसे स्थान जहां विद्युत चुम्बकीय शोर हस्तक्षेप नहीं है।

तारों की सावधानियां

यह अनुशंसा की जाती है कि मुख्य बिजली आपूर्ति के लिए एकल-चरण 220V का उपयोग न करें,

जो फेज की कमी के कारण इलेक्ट्रोलाइटिक कैपेसिटर को नुकसान पहुंचा सकता है।

पावर-ऑन के दौरान वायरिंग को न बदलें, अन्यथा इससे बिजली आ सकती है

आघात या चोट।

कृपया पेशेवर तकनीशियनों द्वारा वायरिंग या निरीक्षण करें, अन्यथा यह

बिजली के झटके या उत्पाद की विफलता का कारण हो सकता है।

कृपया वायरिंग और बिजली की आपूर्ति की सावधानीपूर्वक पुष्टि करें।आउटपुट सर्किट

वायरिंग त्रुटियों या विभिन्न वोल्टेज के अनुप्रयोग के कारण शॉर्ट-सर्किट हो सकता है।ब्रेक काम नहीं करता

जब उपरोक्त गलती होती है, जिसके परिणामस्वरूप यांत्रिक क्षति या व्यक्तिगत चोट लग सकती है।

इनपुट पावर केबल को यू, वी, और डब्ल्यू टर्मिनलों से कनेक्ट न करें

चलाना।अन्यथा, सर्वो चालक क्षतिग्रस्त हो जाएगा।

वायरिंग करते समय, पावर केबल और सिग्नल केबल को एक ही पाइप से पास न करें, और बंडल न करें

उन्हें एक साथ।हस्तक्षेप से बचने के लिए दोनों के बीच की दूरी 30 सेमी से अधिक होनी चाहिए।

रिसाव से बचने और सिस्टम के हस्तक्षेप को कम करने के लिए ड्राइवर ग्राउंड टर्मिनल को ग्राउंड किया जाना चाहिए,

और ग्राउंड वायर का व्यास बिजली आपूर्ति लाइन के समान या उससे ऊपर होना चाहिए।

एसी बिजली की आपूर्ति और डीसी बिजली की आपूर्ति को सर्वो इकाई से कनेक्ट करते समय, निर्दिष्ट से कनेक्ट करें

टर्मिनल।ऐसा करने में विफलता के परिणामस्वरूप खराबी या आग लग सकती है।

तारों की लंबाई के लिए, कमांड इनपुट लाइन 3 मीटर तक है और एन्कोडर लाइन 20 मीटर तक है।

सिग्नल केबल और एनकोडर केबल के लिए मुड़-जोड़ी परिरक्षित केबल का उपयोग करें,

और ढाल को एक ही सिरे से जमीन पर रखें।

चालक के यू, वी, डब्ल्यू टर्मिनल और मोटर के यू, वी, और डब्ल्यू टर्मिनलों को एक से जोड़ा जाना चाहिए

नाम के अनुसार एक करके।यदि यह गलत तरीके से जुड़ा है, तो मोटर सामान्य रूप से काम नहीं कर सकता है।

आम डीसी बस उत्पादों को दबाव संवेदनशील प्रतिरोधों की आवश्यकता होती है और वायरिंग सुरक्षित होती है।

कम से कम 5 मिनट के लिए बिजली बंद होने के बाद कृपया बिजली की जांच करें।भले ही

बिजली बंद है, उच्च वोल्टेज सर्वो ड्राइव के अंदर रह सकता है।इसलिए शक्ति को मत छुओ

बिजली बंद होने के 5 मिनट के भीतर टर्मिनल, अन्यथा इससे बिजली का झटका लग सकता है।

बार-बार बिजली चालू/बंद न करें।जब आवश्यक हो

लगातार बिजली चालू / बंद करें, कृपया इसे 1 मिनट में एक बार या उससे कम समय में नियंत्रित करें।बिजली आपूर्ति अनुभाग के बाद से

सर्वो चालक के पास एक संधारित्र होता है, एक बड़ा चार्जिंग करंट (0.2 सेकंड का चार्ज समय) चालू / बंद के दौरान बहता है

बिजली की आपूर्ति।इसलिए, यदि बिजली को बार-बार चालू / बंद किया जाता है, तो मुख्य सर्किट घटकों का प्रदर्शन

सर्वो चालक के अंदर नीचा दिखाया जाएगा।

जब टर्मिनल ब्लॉक स्क्रू ढीले हों या केबल हो तो बिजली का प्रयोग न करें

ढीला।अन्यथा, यह आग का कारण बन सकता है।

निम्नलिखित स्थानों पर उचित परिरक्षण उपाय करें, अन्यथा

मशीन खराब हो सकती है:

1. स्थान जो स्थैतिक बिजली के कारण व्यवधान उत्पन्न करते हैं;

2. एक स्थान जो एक मजबूत विद्युत क्षेत्र या एक मजबूत चुंबकीय क्षेत्र उत्पन्न करता है;

3. स्थान जहां विकिरण विकिरण हो सकता है;

4. पास में पावर कॉर्ड वाला स्थान।

संचालन सावधानियां

परीक्षण ऑपरेशन में, दुर्घटनाओं को रोकने के लिए, कृपया बिना लोड के सर्वो मोटर का परीक्षण करें (से जुड़ा नहीं)

चालक शाफ्ट), अन्यथा यह चोट का कारण बन सकता है।

सहायक मशीन पर काम करना शुरू करते समय, मशीन से मेल खाने वाले उपयोगकर्ता पैरामीटर पहले से सेट करें।

यदि आप पैरामीटर सेटिंग के बिना ऑपरेशन शुरू करते हैं, तो इससे यांत्रिक हानि या खराबी हो सकती है।

दुर्घटनाओं से बचने के लिए, मशीन के चलने वाले हिस्से के अंत में एक लिमिट स्विच या स्टॉपर स्थापित करें, अन्यथा यह

यांत्रिक क्षति या चोट का कारण।

● पैरामीटर सेटिंग्स में अत्यधिक परिवर्तन न करें, क्योंकि इसका परिणाम हो सकता है

अस्थिर संचालन, यांत्रिक क्षति या चोट।

● जब बिजली चालू होती है या बिजली की आपूर्ति काट दी जाती है, तो सर्वो चालक की गर्मी सिंक, बाहरी ब्रेकिंग रोकनेवाला,

मोटर, आदि उच्च तापमान की स्थिति में हो सकते हैं।इसे न छुएं, नहीं तो इससे जलन हो सकती है।

ऊर्ध्वाधर अक्ष पर सर्वो मोटर का उपयोग करते समय, काम के टुकड़े को अलार्म के नीचे गिरने से रोकने के लिए एक सुरक्षा उपकरण सेट करें,

यात्रा से अधिक, आदि। इसके अलावा, कृपया अधिक यात्रा होने पर सर्वो लॉक स्टॉप सेटिंग करें, अन्यथा कार्य

अधिक यात्रा की स्थिति में टुकड़ा गिर सकता है।

ऑपरेशन के दौरान मशीन की ऑपरेटिंग रेंज में प्रवेश न करें, अन्यथा इससे चोट लग सकती है।

के दौरान सर्वो मोटर या मशीन के चल भाग को न छुएं

ऑपरेशन, अन्यथा यह चोट का कारण होगा।

कृपया सिगनल की स्थिति में भी सुरक्षा सुनिश्चित करने के लिए सुरक्षा प्रणाली स्थापित करें

लाइन टूटना।उदाहरण के लिए, जब पॉजिटिव ओवर ट्रैवल स्विच (P-OT) और नेगेटिव ओवर ट्रैवल स्विच (N-OT) सिग्नल)

फ़ैक्टरी सेटिंग पर डिस्कनेक्ट हो जाते हैं, वे सुरक्षित रूप से काम करते हैं।

बिजली बंद करते समय सर्वो ऑफ स्टेट सेट करना सुनिश्चित करें।

बार-बार बिजली चालू/बंद न करें।वास्तविक संचालन शुरू होने के बाद, बिजली चालू / बंद अंतराल अधिक होना चाहिए

1 घंटे से अधिक, अन्यथा सर्वो इकाई के अंदर के घटक समय से पहले पुराने हो जाएंगे।

जब कोई अलार्म आता है, तो कारण दूर होने के बाद अलार्म को रीसेट करें और सुनिश्चित करें

सुरक्षा, और ऑपरेशन को पुनरारंभ करें, अन्यथा यह चोट का कारण बन सकता है।

सामान्य ब्रेकिंग के लिए ब्रेक मोटर के ब्रेक का उपयोग न करें, अन्यथा यह हो सकता है

खराबी का कारण बनता है।

सहायक उपकरण:

	गौण नाम	छवि
सैटेनडार्ड स्पेयर पार्ट्स	पावर टर्मिनल		E1, E2 संरचना ड्राइव के लिए अनुकूल
	Cn3 एनकोडर प्लग		ड्राइवर की तरफ एन्कोडर प्लग
	Cn4 नियंत्रण टर्मिनल प्लग		इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग
	एनकोडर कनेक्शन लाइन		ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें
	विद्युत लाइन		ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें
	ड्राइव मॉनिटरिंग लाइन		रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें
स्पेयर पार्ट्स की खरीद	यूएसबी से आरएस232 एडाप्टर केबल		यदि आवश्यक हो, स्वयं खरीद
	ईथरनेट संचार लाइन		यदि आवश्यक हो, स्वयं खरीद

प्रमाण पत्र

1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (वैरिएबल की धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं

स्पीड इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;

3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता मानक)

और इसकी विशिष्ट परीक्षण विधियां), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप हैं।

अन्य सवाल:

Q1.उपयुक्त मॉडल का चयन कैसे करें?
ए: कृपया रेटेड पावर, वर्तमान, वोल्टेज के लिए अपनी आवश्यकताओं की पुष्टि करें,

हमारी मॉडल सूची के आधार पर उपयुक्त मॉडल का टॉर्क और चयन करें;

प्रश्न २.प्रोग्रामिंग सिस्टम कैसे सेट करें?
ए: हमारा सर्वो ड्राइव ग्लोबल कम्युनिकेशन प्रोटोकॉल का समर्थन करता है: मोडबस / कैनोपेन / ईथरकैट,

कृपया प्रोग्रामिंग को अपने अनुभवों का पालन करें;

Q3.हमारे सर्वो सिस्टम के बारे में पावर रेंज क्या है?
ए: हमारी पावर रेंज 0.2-110 किलोवाट शामिल है, आपकी आवश्यकताओं तक पहुंचें;

प्रश्न4.हम किस एन्कोडर फ़ीडबैक इंटरफ़ेस का उपयोग कर रहे हैं?
ए: हमारे पास कई एन्कोडर फीडबैक इंटरफेस हैं, जैसे: वृद्धिशील / तार-बचत एन्कोडर,

17-बिट/23-बिट/24-बिट पूर्ण एन्कोडर, रिज़ॉल्वर एन्कोडर, इत्यादि।
