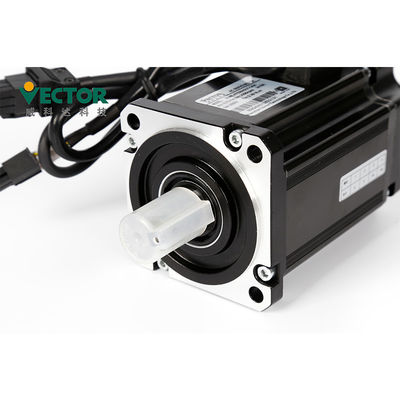

प्रिंटिंग मशीन के लिए 380V एसी सर्वो सिस्टम एसी सर्वो मोटर कंट्रोल सिस्टम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-00733HC-ME / 130MB-00125A33F-MF2 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 280 * 208 * 78 मिमी |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
| आपूर्ति की क्षमता: | 500 किट / माह |
|
विस्तार जानकारी |
|||
| वोल्टेज: | 380V | शक्ति: | 1 किलोवाट |
|---|---|---|---|
| मूल्यांकन वर्तमान: | 2.6 ए | निर्धारित गति: | 2500 आरपीएम |
| रेटोर्ग: | 4 एनएम | चरण: | 3 चरण |
| मोटर निकला हुआ किनारा आकार: | 130mm | संचार प्रोटोकॉल: | मोडबस / कैनोपेन / ईथरकैट |
| एनकोडर: | 17/23, 24 बिट निरपेक्ष एनकोडर | आवेदन: | छपाई यंत्र |
| हाई लाइट: | 2.6 ए एसी सर्वो सिस्टम,380 वी एसी सर्वो सिस्टम,380 वी एसी सर्वो मोटर कंट्रोल सिस्टम: |
||
उत्पाद विवरण
प्रिंटिंग मशीन के लिए 380V एसी सर्वो सिस्टम स्थिति / गति / टोक़ नियंत्रण Control

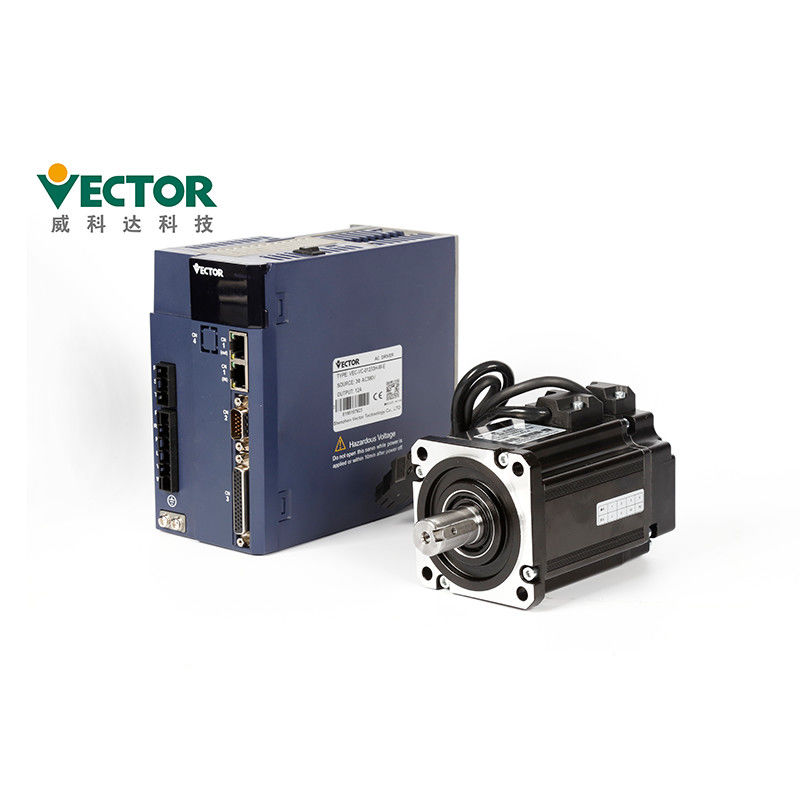

सर्वो ड्राइव + सर्वो मोटर
पावर कवर 200W-110KW
एकल/तीन चरण 220V/380V
मोडबस / कैनओपन / ईथरकैट
स्थान, गति और टोक़ नियंत्रण मोड
२५०० लाइन वृद्धिशील + हॉल एन्कोडर;2500 लाइन वृद्धिशील;17/23 बिट तमागावा पूर्ण एन्कोडर;
24 बिट निकॉन एब्सोल्यूट एनकोडर
उत्पाद विवरण
| उत्पादों | एसी सर्वो सिस्टम |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | VEC-VC-00733HC-ME / 130MB-00125A33F-MF2 |
| शक्ति | 1 किलोवाट |
| वोल्टेज | 380V |
| चरण | तीन फ़ेज़ |
| रेट की गई गति | 2500 आरपीएम |
| मूल्यांकन वर्तमान | 2.6ए |
| रेटेड Torgue | 4 एनएम |
| संचार प्रोटोकॉल | मोडबस/कैनोपेन/ईथरकैट |
| एनकोडर | २५०० लाइन वृद्धिशील + हॉल एन्कोडर;2500 लाइन वृद्धिशील;17/23 बिट तमागावा पूर्ण एन्कोडर; 24 बिट निकॉन एब्सोल्यूट एनकोडर |
सर्वो सिस्टम कैसे काम करता है?स्थान नियंत्रण मॉडल, गति नियंत्रण मॉडल और ट्रोग नियंत्रण मॉडल।
| वोल्टेज | नियंत्रण विधा | एकल-चरण / तीन-चरण पूर्ण-नियंत्रित सुधार एसवीपीडब्लूएम मॉडुलन |
| एनकोडर | एनकोडर प्रतिक्रिया | 2500 पल्स वृद्धिशील + हॉल एन्कोडर; 2500 पल्स वृद्धिशील; 17 बिट तमागावा निरपेक्ष एनकोडर; 23 बिट तमागावा निरपेक्ष एनकोडर; 24 बिट निकॉन निरपेक्ष एनकोडर; |
| पल्स कमांड इनपुट | पल्स प्रकार | डिफरेंशियल इनपुट, ओपन कलेक्टर |
| आवृति सीमा | डिफरेंशियल इनपुट: 0-500kHz, पल्स चौड़ाई 1us से अधिक ओपन कलेक्टर: 0-300kHz, पल्स चौड़ाई 2.5us से अधिक greater |
|
| पल्स मोड | नाड़ी + दिशा;एबी प्लसस;सीडब्ल्यू + सीसीडब्ल्यू; | |
| एनालॉग इनपुट | वोल्टेज सीमा | -10 वी से 10 वी |
| इनपुट उपस्थिति | 10kΩ | |
| अधिकतम आवृत्ति | 1.5kHz |
सर्वो ड्राइव विवरण- सर्वो ड्राइव के बारे में विवरण, सर्वो ड्राइव मॉडल का चयन कैसे करें और स्थापना कैसे करें?
ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और
स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।
खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।
इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है
कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।
कृपया निम्नलिखित वातावरण में स्थापित करें:
1. सीधे धूप के बिना स्थान;
2. ऐसे स्थान जहां परिवेश का तापमान 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के बीच हो;
3. सापेक्ष आर्द्रता 0% से 95% की सीमा में, और कोई संक्षेपण नहीं;
4. पानी की बूंदों, वाष्प, धूल और तैलीय धूल से मुक्त स्थान;
5. स्थान जहां कोई उच्च ताप उपकरण नहीं है;
6. गैर संक्षारक, ज्वलनशील गैस और तरल साइट;
7. पानी, तेल और दवा के छींटे मारना आसान नहीं है;
8. वे स्थान जो रेडियोधर्मी विकिरण के संपर्क में नहीं हैं;
9. मजबूत और कंपन मुक्त स्थान;
10. ऐसे स्थान जहां विद्युत चुम्बकीय शोर हस्तक्षेप नहीं है।
सामान
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
प्रमाण पत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (वैरिएबल की धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं
स्पीड इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता मानक)
और इसकी विशिष्ट परीक्षण विधियां), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप हैं।
डिलीवरी का समय और शिपिंग तरीका
| मात्रा | 1-5 किट | 50-100 किट | 200-500 किट |
| डिलीवरी का समय | 3 दिन के अंदर | 5-10 दिन | 15-25 दिन |
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
