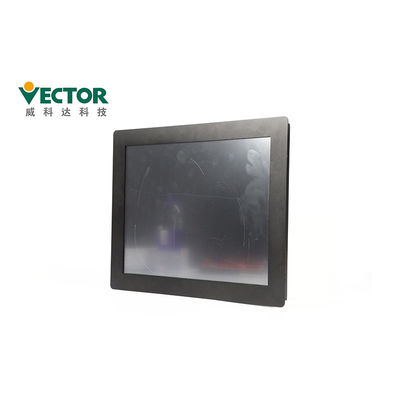

मोशन कंट्रोल लाइब्रेरी के साथ EtherCAT बस 1.8GHZ HMI PLC ऑल इन वन
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | वीईसी-वीई-एमयू-एएच-64-सीएनसी |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 144*128*69mm, 176*164*78mm, 316*164*78mm |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | एल / सी, टी / टी, वेस्टर्न यूनियन |
| आपूर्ति की क्षमता: | 500-1000 किट / महीना |
|
विस्तार जानकारी |
|||
| प्रोग्रामिंग टूल: | CODESYS प्रोग्रामिंग टूल | भाषा: हिन्दी: | आईईसी६११३१-३ मानक ६ भाषाएं |
|---|---|---|---|
| एक्सिस: | 64 अक्ष | विस्तार: | आईओ, डिजिटल, एनालॉग, एनकोडर, थर्मोकपल, हाइब्रिड |
| सर्टिफिकेट्स: | सीई, एफसीसी | संचार प्रोटोकॉल: | ईथर कैट बस |
| आवृत्ति: | 1.8GHz | संचार कार्य: | आरएस 485, ईथरनेट और यूएसबी |
| प्रमुखता देना: | EtherCAT बस HMI PLC ऑल इन वन,1.8GHZ HMI PLC ऑल इन वन,1.8GHZ HMI इंटीग्रेटेड PLC के साथ |
||
उत्पाद विवरण
CODESYS प्रोग्रामेबल मोशन कंट्रोलर 15 इंच एचएमआई, पीएलसी, सीएनसी, रोबोटिक्स ऑल इन वन के साथ With
मोशन कंट्रोल फंक्शन ब्लॉक PLCOPEN2.0 के अनुरूप है।
15 इंच एचएमआई टच स्क्रीन के साथ।
64 सर्वो कुल्हाड़ियों को जोड़ा जा सकता है, वास्तविक अक्ष और आभासी अक्ष को एक ही समय में नियंत्रित किया जा सकता है,
बस 100 एमबीपीएस की दर से संचार करती है, दो सर्वो स्लेव स्टेशनों के बीच की दूरी तक पहुंच सकती है
100M, और बस की संपूर्ण विस्तार प्रणाली का पूर्ण डिजिटल IO कॉन्फ़िगरेशन 30,000 अंक तक पहुंच सकता है।
समर्थन झटका समारोह, त्वरण / मंदी के परिवर्तन की दर निर्धारित करें;समर्थन बफरमोड फ़ंक्शन,
नरम गति वक्र;
मोशन कंट्रोल फंक्शन ब्लॉक PLCOPEN2.0 के अनुरूप है, और अधिक गति नियंत्रण कार्यों का विस्तार करता है
विभिन्न अनुप्रयोगों से निपटें
मुख्य आवृत्ति 1.8GHZ, 64-अक्ष संचालन नियंत्रण, 61131-3 मानक के अनुरूप, गति नियंत्रण पुस्तकालय,
सीएनसी और रोबोट नियंत्रण और एल्गोरिथम पुस्तकालय, 15 इंच की टच स्क्रीन डिस्प्ले के साथ
उत्पाद सुविधाएँ
| उत्पादों | एचएमआई, पीएलसी, सीएनसी, रोबोटिक्स ऑल इन वन |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | वीईसी-वीई-एमयू-एएच-64-सीएनसी |
| एक्सिस | 64 अक्ष |
| प्रोग्रामिंग टूल | CODESYS प्रोग्रामिंग टूल |
| प्रोग्रामिंग भाषा |
IEC61131-3 प्रोग्रामिंग भाषाओं का समर्थन करता है: FBD, LD, IL, ST, SFC और CFC |
| आरमेन आवृत्ति | 1.8GHZ |
| विस्तार इकाइयाँ | स्थानीय I/O, डिजिटल, एनालॉग, एनकोडर, थर्मोकपल, हाइब्रिड |
| संचार प्रोटोकॉल | ईथर कैट बस |
IEC ६११३१-३ विनिर्देशन का सिंटैक्स प्रोग्राम को लागू करने के लिए तंत्र का एक सेट प्रस्तुत करता है
विभिन्न लक्ष्य प्लेटफार्मों में नियंत्रक।मॉड्यूलर योजना और डिजाइन के माध्यम से, विनिर्देश विभाजित होता है
कार्यों को दो भागों में नियंत्रित करें: तार्किक संचालन और हार्डवेयर क्रियाएं।तार्किक भाग वाक्य रचना को एकीकृत करता है
IEC 61131-3 में एक सामान्य विवरण प्रारूप में परिभाषित किया गया है और इसे लागू करता है, जबकि हार्डवेयर क्रियाएं हैं while
प्रत्येक हार्डवेयर के लिए एक मालिकाना फर्मवेयर लाइब्रेरी के साथ डिज़ाइन किया गया है, जो नियंत्रण तर्क को हार्डवेयर का उपयोग करने की अनुमति देता है
प्रत्येक लक्ष्य मंच पर संसाधन।यह डिज़ाइन विभिन्न नियंत्रण चिप्स को नियंत्रण क्रियाओं को निष्पादित करने की अनुमति देता है
IEC ६११३१-३ सिंटैक्स में डिज़ाइन किया गया है, और डिज़ाइनरों को उपयोग करने के लिए केवल IEC ६११३१-३ सिंटैक्स सीखने की आवश्यकता है
प्रोग्राम करने योग्य नियंत्रक डिजाइन के लिए समर्थित नियंत्रण चिप्स।आईईसी ६११३१-३ मानक छह को परिभाषित करता है
मानक प्रोग्रामिंग भाषाएं:
(निर्देश सूची, आईएल)
(सीढ़ी आरेख, एलडी)
(फ़ंक्शन ब्लॉक आरेख, एफबीडी)
(संरचित पाठ भाषा, एसटीएल)
(अनुक्रमिक कार्य चार्ट, एसएफसी)
(सतत कार्य चार्ट, सीएफ़सी)
वीई मोशन कंट्रोलर कोडेस प्रोग्रामिंग प्लेटफॉर्म का उपयोग करता है, जो पीएलसी ओपन का पूरी तरह से समर्थन करता है
विनिर्देश और उपयोगकर्ता को कई मानक फ़ंक्शन पुस्तकालयों को संदर्भित करने की अनुमति देता है;उच्च स्तरीय भाषा
प्रोग्रामिंग विधि पीएलसी निर्माताओं और उपयोगकर्ताओं के लिए अपना खुद का स्वामित्व विकसित करना आसान बनाती है
फ़ंक्शन ब्लॉक और निर्देश पुस्तकालय, और उद्योग-विशिष्ट बनाने के लिए समान नियंत्रण कार्यक्रम उधार लेने के लिए
"प्रक्रिया पैकेज", जो उपयोगकर्ता की प्रोग्रामिंग दक्षता में काफी सुधार कर सकता है।
कोडिस सॉफ्टवेयर:
CODESYS सॉफ्टवेयर VE के विकास और अनुप्रयोग के लिए मानक सॉफ्टवेयर है
प्रोग्राम करने योग्य गति नियंत्रक उत्पाद।CODESYS सॉफ्टवेयर प्लेटफॉर्म VE . प्रदान करता है
एक पूर्ण विन्यास, प्रोग्रामिंग, डिबगिंग, निगरानी के साथ नियंत्रक
पर्यावरण, लचीला और शक्तिशाली आईईसी भाषा को संभालने के लिए स्वतंत्र।
कोडवाईएस सॉफ्टवेयर इंजीनियरिंग और उपकरणों के प्रबंधन को सक्षम बनाता है,
वीई नियंत्रक उत्पादों के लिए निम्नलिखित विन्यास प्रदान करना:
1. सीपीयू विन्यास;
2. आई/ओ मॉड्यूल विन्यास;
3. ईथरकैट बस;
4. मोडबसआरटीयू/मोडबसटीसीपी बस;
5. मानकीकृत प्रोग्रामिंग (IEC61131-3 आज्ञाकारी)।
6. सभी छह प्रोग्रामिंग भाषाओं का समर्थन करता है: संरचित पाठ (एसटी), फ़ंक्शन ब्लॉक चार्ट
7. (एफबीडी), निर्देश सूची (आईएल), कीस्टोन (एलडी), अनुक्रमिक कार्य मानचित्र (एसएफसी), और
8. IEC61131-3 विस्तारित प्रोग्रामिंग भाषा सतत कार्य मानचित्र (CFC)
9. लचीली और व्यापक सुविधा पुस्तकालयों को अवरुद्ध करती है और उपयोगकर्ता द्वारा परिभाषित पुस्तकालयों का समर्थन करती है
10. ऑफ़लाइन सिमुलेशन फ़ंक्शन, पीएलसी हार्डवेयर को जोड़ने की आवश्यकता नहीं है, प्रोग्राम सिमुलेशन डिबगिंग को पूरा करें
11. इंटेलिजेंट डिबगिंग एरर चेक फंक्शन
12. त्रुटियों को संकलित करें, जल्दी से प्रोग्रामिंग त्रुटियों का पता लगाएं, और लॉग का निदान करें
13. नमूना ट्रैकिंग
14. प्रक्रिया चर का समय श्रृंखला चार्ट स्थापित किया गया है
उत्पाद मॉडल:
| वीईसी-वीई-एमयू-एएच-08-सीएनसी | मुख्य आवृत्ति 0.6GHZ, 8-अक्ष संचालन नियंत्रण, 61131-3 मानक के अनुरूप, गति नियंत्रण पुस्तकालय, सीएनसी और रोबोट नियंत्रण और एल्गोरिथ्म पुस्तकालय, 15-इंच टच स्क्रीन डिस्प्ले के साथ |
| वीईसी-वीई-एमयू-एएच-16-सीएनसी | मुख्य आवृत्ति 1.0GHZ, 16-अक्ष संचालन नियंत्रण, 61131-3 मानक के अनुरूप, गति नियंत्रण पुस्तकालय, सीएनसी और रोबोट नियंत्रण और एल्गोरिथ्म पुस्तकालय, 15-इंच टच स्क्रीन डिस्प्ले के साथ |
| वीईसी-वीई-एमयू-एएच-32-सीएनसी | मुख्य आवृत्ति 1.6GHZ, 32-अक्ष संचालन नियंत्रण, 61131-3 मानक के अनुरूप, गति नियंत्रण पुस्तकालय, सीएनसी और रोबोट नियंत्रण और एल्गोरिथ्म पुस्तकालय, 15-इंच टच स्क्रीन डिस्प्ले के साथ |
| वीईसी-वीई-एमयू-एएच-64-सीएनसी | मुख्य आवृत्ति 1.8GHZ, 64-अक्ष संचालन नियंत्रण, 61131-3 मानक के अनुरूप, गति नियंत्रण पुस्तकालय, सीएनसी और रोबोट नियंत्रण और एल्गोरिथ्म पुस्तकालय, 15-इंच टच स्क्रीन डिस्प्ले के साथ |
विस्तार इकाइयाँ
EtherCAT बस कपलर, डिजिटल इनपुट आउटपुट विस्तार मॉड्यूल, एनालॉग इनपुट आउटपुट analog
विस्तार मॉड्यूल, थर्मोकपल विस्तार मॉड्यूल, एनकोडर (जांच समारोह के साथ,
एबी चरण अंतर पल्स भेज सकते हैं) विस्तार मॉड्यूल, हाइब्रिड विस्तार मॉड्यूल।
16-पॉइंट DI इनपुट, 16-पॉइंट DO आउटपुट (विस्तार योग्य 2-वे एन्कोडर काउंट)
इनपुट और आउटपुट एनपीएन या पीएनपी हो सकते हैं
| भुगतान की शर्तें | |||||
| नमूने: वेस्टर्न यूनियन द्वारा प्रसव से पहले 100%। | |||||
| थोक आदेश: 30% जमा, टी / टी या वेस्टर्न यूनियन द्वारा शिपिंग से पहले 70%। | |||||
| उत्पादन समय | |||||
| छोटे आदेश 3-5 कार्य दिवस | |||||
| उत्पादन क्षमता प्रति माह 1000 किट तक पहुंच सकती है। | |||||
पैकिंग और शिपिंग
| मोशन कंट्रोलर का पैकिंग विवरण | |||||
| उत्पादों | वीए मोशन | वीए विस्तार | वीई मोशन | वीई विस्तार(32) | वीई विस्तार (76) |
| सीटीएनआकार | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | ३१६*१६४*७८ |
डिलीवरी का समय
| मात्रा | 1-5 किट | 50-100 किट | 200-500 किट |
| डिलीवरी का समय | 3 दिन के अंदर | 5-10 दिन | 15-25 दिन |
1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
गुणवत्ता जांच:
प्रमाण पत्र:
हमें वीई सीरीज मोशन कंट्रोलर के लिए सीई और एफसीसी सर्टिफिकेट मिला है।
