वेक्टर एफसीसी एचएमआई कंट्रोल पैनल कोडिस प्रोग्राम करने योग्य

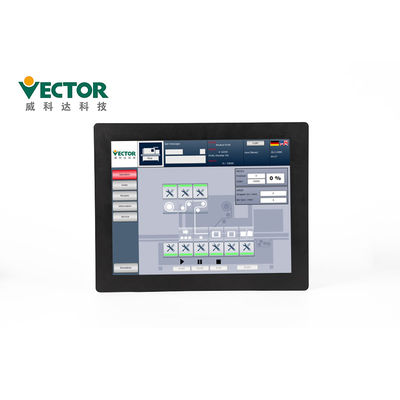

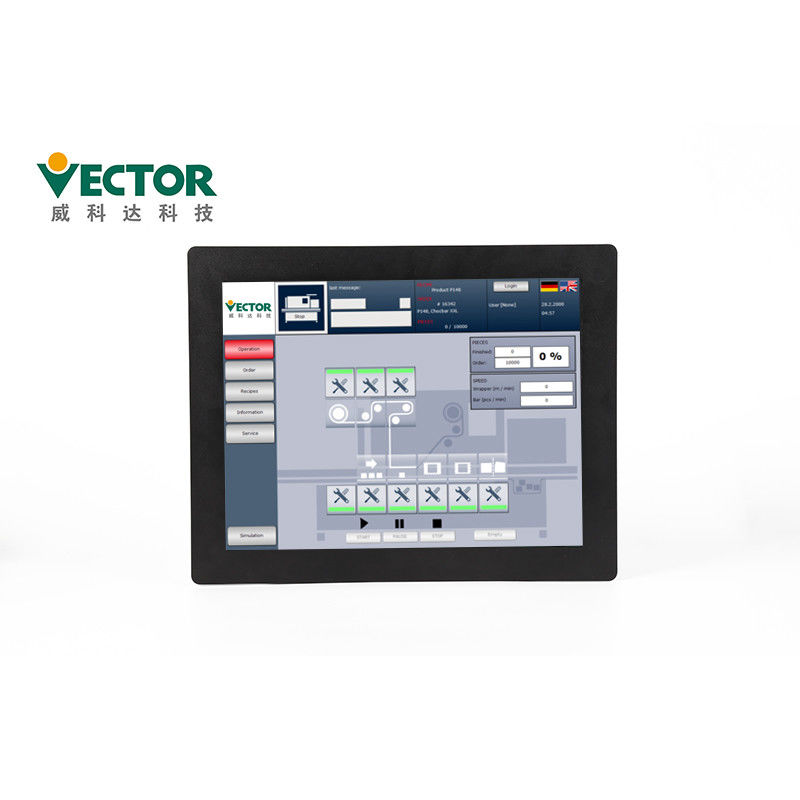

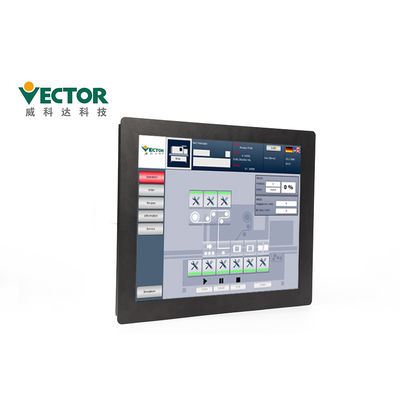

CODESYS प्रोग्रामेबल मोशन कंट्रोलर 15 इंच एचएमआई, पीएलसी, सीएनसी, रोबोटिक्स ऑल इन वन के साथ

मोशन कंट्रोल फंक्शन ब्लॉक PLCOPEN2.0 के अनुरूप है।

15 इंच एचएमआई टच स्क्रीन के साथ।

64 सर्वो कुल्हाड़ियों को जोड़ा जा सकता है, वास्तविक अक्ष और आभासी अक्ष को एक ही समय में नियंत्रित किया जा सकता है,

बस 100 एमबीपीएस की दर से संचार करती है, दो सर्वो स्लेव स्टेशनों के बीच की दूरी तक पहुंच सकती है

100M, और बस की संपूर्ण विस्तार प्रणाली का पूर्ण डिजिटल IO कॉन्फ़िगरेशन 30,000 अंक तक पहुंच सकता है।

समर्थन झटका समारोह, त्वरण / मंदी के परिवर्तन की दर निर्धारित करें;समर्थन बफरमोड फ़ंक्शन,

नरम गति वक्र;

मोशन कंट्रोल फंक्शन ब्लॉक PLCOPEN2.0 के अनुरूप है, और अधिक गति नियंत्रण कार्यों का विस्तार करता है

विभिन्न अनुप्रयोगों से निपटें

मुख्य आवृत्ति 1.8GHZ, 64-अक्ष संचालन नियंत्रण, 61131-3 मानक के अनुरूप, गति नियंत्रण पुस्तकालय,

सीएनसी और रोबोट नियंत्रण और एल्गोरिथम पुस्तकालय, 15 इंच की टच स्क्रीन डिस्प्ले के साथ

उत्पाद सुविधाएँ

IEC ६११३१-३ विनिर्देशन का सिंटैक्स प्रोग्राम को लागू करने के लिए तंत्र का एक सेट प्रस्तुत करता है

विभिन्न लक्ष्य प्लेटफार्मों में नियंत्रक।मॉड्यूलर योजना और डिजाइन के माध्यम से, विनिर्देश विभाजित होता है

कार्यों को दो भागों में नियंत्रित करें: तार्किक संचालन और हार्डवेयर क्रियाएं।तार्किक भाग वाक्य रचना को एकीकृत करता है
आईईसी 61131-3 में एक सामान्य विवरण प्रारूप में परिभाषित किया गया है और इसे लागू करता है, जबकि हार्डवेयर क्रियाएं हैं while

प्रत्येक हार्डवेयर के लिए एक मालिकाना फर्मवेयर लाइब्रेरी के साथ डिज़ाइन किया गया है, जो नियंत्रण तर्क को हार्डवेयर का उपयोग करने की अनुमति देता है

प्रत्येक लक्ष्य मंच पर संसाधन।यह डिज़ाइन विभिन्न नियंत्रण चिप्स को नियंत्रण क्रियाओं को निष्पादित करने की अनुमति देता है

IEC ६११३१-३ सिंटैक्स में डिज़ाइन किया गया है, और डिज़ाइनरों को उपयोग करने के लिए केवल IEC ६११३१-३ सिंटैक्स सीखने की आवश्यकता है
प्रोग्राम करने योग्य नियंत्रक डिजाइन के लिए समर्थित नियंत्रण चिप्स।आईईसी ६११३१-३ मानक छह को परिभाषित करता है

मानक प्रोग्रामिंग भाषाएं:

(निर्देश सूची, आईएल)
(सीढ़ी आरेख, एलडी)
(फ़ंक्शन ब्लॉक आरेख, एफबीडी)
(संरचित पाठ भाषा, एसटीएल)
(अनुक्रमिक कार्य चार्ट, एस.एफ.सी.)
(सतत कार्य चार्ट, सीएफ़सी)

वीई मोशन कंट्रोलर कोडेस प्रोग्रामिंग प्लेटफॉर्म का उपयोग करता है, जो पीएलसी ओपन का पूरी तरह से समर्थन करता है

विनिर्देश और उपयोगकर्ता को कई मानक फ़ंक्शन पुस्तकालयों को संदर्भित करने की अनुमति देता है;उच्च स्तरीय भाषा

प्रोग्रामिंग विधि पीएलसी निर्माताओं और उपयोगकर्ताओं के लिए अपना खुद का स्वामित्व विकसित करना आसान बनाती है

फ़ंक्शन ब्लॉक और निर्देश पुस्तकालय, और उद्योग-विशिष्ट बनाने के लिए समान नियंत्रण कार्यक्रम उधार लेने के लिए

"प्रक्रिया पैकेज", जो उपयोगकर्ता की प्रोग्रामिंग दक्षता में काफी सुधार कर सकता है।

कोडिस सॉफ्टवेयर:

CODESYS सॉफ्टवेयर VE के विकास और अनुप्रयोग के लिए मानक सॉफ्टवेयर है
प्रोग्राम करने योग्य गति नियंत्रक उत्पाद।CODESYS सॉफ्टवेयर प्लेटफॉर्म VE . प्रदान करता है
एक पूर्ण विन्यास, प्रोग्रामिंग, डिबगिंग, निगरानी के साथ नियंत्रक
पर्यावरण, लचीला और शक्तिशाली आईईसी भाषा को संभालने के लिए स्वतंत्र।
कोडवाईएस सॉफ्टवेयर इंजीनियरिंग और उपकरणों के प्रबंधन को सक्षम बनाता है,
वीई नियंत्रक उत्पादों के लिए निम्नलिखित विन्यास प्रदान करना:

1. सीपीयू विन्यास;
2. आई/ओ मॉड्यूल विन्यास;
3. ईथरकैट बस;
4. मोडबसआरटीयू/मोडबसटीसीपी बस;
5. मानकीकृत प्रोग्रामिंग (IEC61131-3 आज्ञाकारी)।
6. सभी छह प्रोग्रामिंग भाषाओं का समर्थन करता है: संरचित पाठ (एसटी), फ़ंक्शन ब्लॉक चार्ट
7. (एफबीडी), निर्देश सूची (आईएल), कीस्टोन (एलडी), अनुक्रमिक कार्य मानचित्र (एसएफसी), और
8. आईईसी 61131-3 विस्तारित प्रोग्रामिंग भाषा सतत कार्य मानचित्र (सीएफसी)
9. लचीली और व्यापक सुविधा पुस्तकालयों को अवरुद्ध करती है और उपयोगकर्ता द्वारा परिभाषित पुस्तकालयों का समर्थन करती है
10. ऑफ़लाइन सिमुलेशन फ़ंक्शन, पीएलसी हार्डवेयर को जोड़ने की आवश्यकता नहीं है, प्रोग्राम सिमुलेशन डिबगिंग को पूरा करें
11. इंटेलिजेंट डिबगिंग एरर चेक फंक्शन
12. त्रुटियों को संकलित करें, प्रोग्रामिंग त्रुटियों का शीघ्रता से पता लगाएं, और लॉग का निदान करें
13. नमूना ट्रैकिंग
14. प्रक्रिया चर का समय श्रृंखला चार्ट स्थापित किया गया है

उत्पाद मॉडल:

विस्तार इकाइयाँ

EtherCAT बस कपलर, डिजिटल इनपुट आउटपुट विस्तार मॉड्यूल, एनालॉग इनपुट आउटपुट analog

विस्तार मॉड्यूल, थर्मोकपल विस्तार मॉड्यूल, एनकोडर (जांच समारोह के साथ,

एबी चरण अंतर पल्स भेज सकते हैं) विस्तार मॉड्यूल, हाइब्रिड विस्तार मॉड्यूल।

16-पॉइंट DI इनपुट, 16-पॉइंट DO आउटपुट (एक्सपेंडेबल 2-वे एन्कोडर काउंट)

इनपुट और आउटपुट एनपीएन या पीएनपी हो सकते हैं

पैकिंग और शिपिंग

डिलीवरी का समय

1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।

2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।

गुणवत्ता जांच:

प्रमाण पत्र:

हमें वीई सीरीज मोशन कंट्रोलर के लिए सीई और एफसीसी सर्टिफिकेट मिला है।
