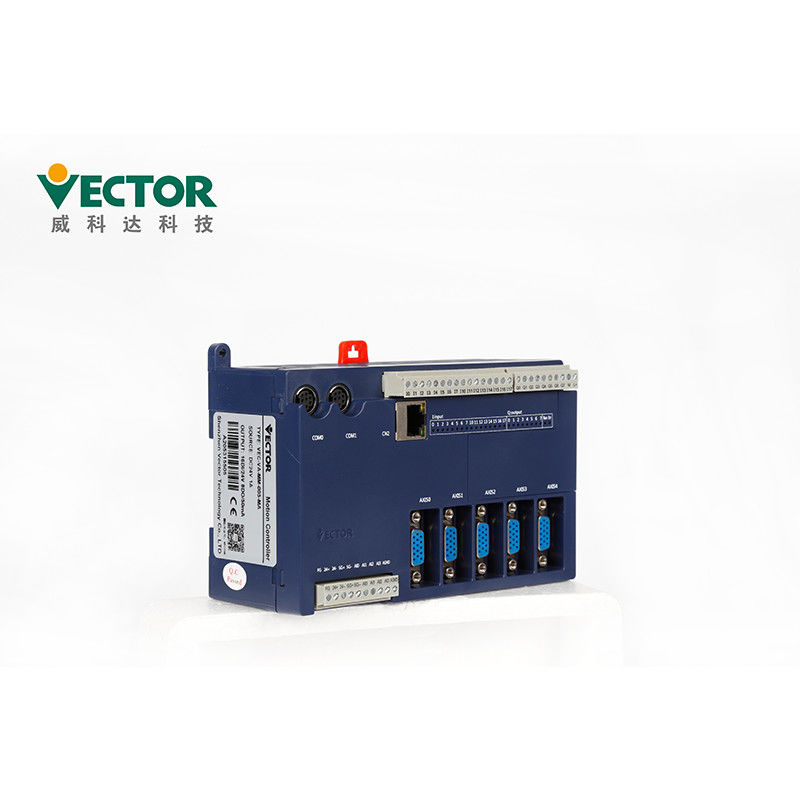

रोटरी चाकू काटने की मशीन के लिए 16 डीआई 8 डीओ 5 एक्सिस कैन ओपन मोशन कंट्रोलर

उत्पाद विवरण

मल्टीप्रोग प्रोग्रामिंग रोटरी चाकू काटने की मशीन के लिए 5 एक्सिस मोशन कंट्रोलर खोल सकता है

VA श्रृंखला गति नियंत्रक MULTIPROG प्रोग्रामिंग टूल का उपयोग करता है और 5 प्रोग्रामिंग का समर्थन करता है

IEC61131-3 अंतर्राष्ट्रीय मानक की भाषाएं, जिससे एप्लिकेशन प्रोग्रामर के लिए इसे प्राप्त करना आसान हो जाता है

शुरू कर दिया है।यह गति नियंत्रक तीन प्रकार के इंटरफेस का समर्थन करता है: गति के लिए पल्स, एनालॉग और कैन ओपन

control.VA श्रृंखला गति नियंत्रक में 5 सर्वो अक्ष हार्डवेयर इंटरफेस हैं,जो एनालॉग को अपना सकता है

क्लोज-लूप कंट्रोल या पल्स सेमी-क्लोज्ड-लूप कंट्रोल। वीए मोशन कंट्रोलर वन-स्टॉप सॉल्यूशन प्रदान करता है,

स्थानीय आईओ विस्तार, ईथरनेट, सीरियल का समर्थन करता है;रीयल-टाइम बहु-कार्य नियंत्रण का समर्थन करता है, और उन्नत है

और उपयोग में आसान सिमुलेशन उपकरण, और समृद्ध गति नियंत्रण फ़ंक्शन ब्लॉकों को एकीकृत करता है (समर्पित सहित)

उद्योग के लिए मॉड्यूल), पैरामीटर समायोजन सुविधाजनक है, और इसमें गति को चौरसाई करना शामिल है

वक्र जब फ़ंक्शन ब्लॉक स्विच किया जाता है।कैम फ़ंक्शन का गति वक्र 5वीं डिग्री बहुपद है

एस कर्व;6 सर्वो कुल्हाड़ियों (आभासी अक्ष सहित) का गति नियंत्रण चक्र छोटा 500 us है।यह उत्पाद वास्तव में है

गैर-बस गति नियंत्रक उत्पादों में अग्रणी।

उत्पाद सुविधाएँ

MULTIPROG उत्कृष्ट मैन-मशीन इंटरफ़ेस के लिए धन्यवाद, प्रोजेक्ट बनाने के लिए बस कुछ आसान चरण।

यह खंड बताता है कि सॉफ्टवेयर मल्टीप्रोग विवरण, सभी सॉफ्टवेयर इंटरफेस को कैसे स्थापित किया जाए

अंतिम-उपयोग कॉन्फ़िगरेशन MULTIPROG की शुरुआत की।

MULTIPROG सॉफ्टवेयर इंस्टालेशन और स्टार्टअप

1) MULTIPROG की इंस्टॉलेशन फाइल को डीकंप्रेस करें।फ़ोल्डर नाम में "X" और "Y" संख्याएँ हैं।उपरांत

डीकंप्रेसन, "MULTIPROGX.XXBuiIdYYY" नाम की एक फ़ाइल जनरेट की जाएगी, जो संस्करण संख्या को दर्शाती है

स्थापना पैकेज की।फ़ोल्डर खोलें, जो दिखाए गए अनुसार दिखाई देगा

2) दिखाए गए अनुसार " to" खोलने के लिए डबल क्लिक करें

3) पॉप-अप डायलॉग बॉक्स में, दिखाए गए अनुसार "I accpet........" चेक करें।

4) स्थापना पथ का चयन करें, उपयोगकर्ता इसे चुन सकता है, यहां डिफ़ॉल्ट चुनें, "अगला" पर क्लिक करें जैसा कि दिखाया गया है

5) इंस्टॉल पर क्लिक करें, फिर इंस्टॉलेशन के पूरा होने की प्रतीक्षा करें, इंस्टॉलेशन प्रक्रिया में लग सकता है

कुछ समय, जैसा कि दिखाया गया है।

6) दिखाए गए अनुसार MULTIPROG प्रोग्रामिंग सॉफ़्टवेयर की स्थापना को पूरा करने के लिए "समाप्त करें" पर क्लिक करें।

7) मल्टीप्रोग शुरू करने के लिए आइकन पर डबल-क्लिक करें।यदि आपके डेस्कटॉप पर आइकन दिखाई नहीं देता है, तो आप यह भी कर सकते हैं

शुरू करने के लिए "स्टार्ट मेनू"à"प्रोग्राम"à"फीनिक्स संपर्क सॉफ्टवेयर"à"मल्टीप्रोग 5.51 एक्सप्रेस" का उपयोग करें।

MULTIPROG प्रोग्रामिंग इंटरफ़ेस प्रस्तुति

MULTIPROG खोलने के बाद, आप देख सकते हैं कि इसकी केवल एक मुख्य सीमा है।समारोह के अनुसार,

जैसा कि दिखाया गया है, इसे विभिन्न क्षेत्रों में विभाजित किया गया है।

ए।स्पष्ट प्रोग्रामिंग संरचना, मानक प्रोग्रामिंग भाषा

बीएफबीडी, एलडी और आईएल के बीच क्रॉस-संकलन का समर्थन करें, और मिश्रित प्रोग्रामिंग का समर्थन करें

सी।IEC61131-3 प्रोग्रामिंग भाषाओं का समर्थन करता है: FBD, LD, IL, ST और SFC

मानक IEC61131-3 . के साथ प्रोग्रामिंग मॉडल

1) VA गति नियंत्रक द्वारा उपयोग किए जाने वाले MULTIPROG प्रोग्रामिंग सॉफ़्टवेयर में प्रोग्रामिंग भाषा होती है

और आईईसी ६११३१-३ प्रोग्रामिंग प्रणाली के अनुसार कार्यक्रम संरचना।आईईसी ६११३१-३ में,

कार्यक्रम संगठन इकाई (पीओयू) में कार्यक्रमों और परियोजनाओं की स्थापना की जाती है।यूनिट पीओयू में शामिल हैं

तीन भागों में से: प्रोग्राम, फंक्शनब्लॉक और फंक्शन।यह पांच कार्यात्मक ब्लॉक ओबी, पीबी, डीबी की जगह लेता है,

पारंपरिक पीएलसी प्रोग्रामिंग भाषा के एसबी और एफबी।दिखाए गए अनुसार अधिक कुशल और अधिक संक्षिप्त।

2) आईईसी ६११३१-३ प्रोग्रामिंग सॉफ्टवेयर मॉडल एक पदानुक्रमित संरचना द्वारा दर्शाया गया है, जैसा कि नीचे दिखाया गया है, सॉफ्टवेयर

मॉडल कॉन्फ़िगरेशन, संसाधन, कार्य, कार्यक्रम सहित विभिन्न भागों के बीच संबंधों का वर्णन करता है

संगठन इकाई, वैश्विक चर, I / O विन्यास, आदि।प्रोग्रामिंग प्रक्रिया एक जटिल कार्यक्रम को प्रोग्राम कर सकती है,

या कई छोटे मॉड्यूल में विभाजित किया जा सकता है, साथ ही अलग-अलग कार्यक्रमों की डीए बहुलता को भी डाउनलोड किया जा सकता है, चल रहा है,

या कार्यक्रम को प्रदर्शित करने के लिए कार्यों की बहुलता में, प्रतिरूपकता और परिचालन प्रक्रियाओं की दक्षता में सुधार के रूप में दिखाया गया है।

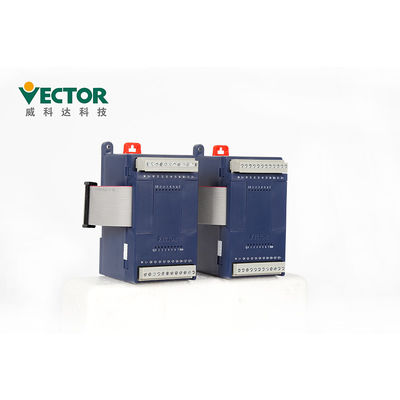

विस्तार इकाइयाँ

विकेडा मोशन कंट्रोलर के होस्ट IO विस्तार मॉड्यूल में मुख्य रूप से 8IO, 16I और 16O हैं।8IO का मतलब है कि

विस्तार मॉड्यूल में 8 डिजिटल इनपुट पोर्ट और 8 डिजिटल आउटपुट पोर्ट (ट्रांजिस्टर टाइप आउटपुट) हैं;16I का मतलब है कि

विस्तार मॉड्यूल में 8 डिजिटल इनपुट पोर्ट और 8 डिजिटल आउटपुट पोर्ट (ट्रांजिस्टर आउटपुट) हैं।16 डीआई पोर्ट;१६ओ

इसका मतलब है कि विस्तार मॉड्यूल में 16 डीओ पोर्ट (ट्रांजिस्टर आउटपुट) हैं;उनमें से, DI और DO का चयन किया जा सकता है

एनपीएन और पीएनपी प्रकारों का चयन करने के लिए गति नियंत्रक होस्ट पर कूदने वालों के माध्यम से

जिस वातावरण में इस उत्पाद का उपयोग किया जाता है उसका तापमान -10°C से +40°C होता है।लंबे समय तक काम करने के लिए,

यह अनुशंसा की जाती है कि परिवेश का तापमान +40 डिग्री सेल्सियस से नीचे हो।यदि परिवेश का तापमान से अधिक हो जाता है

+ 40 डिग्री सेल्सियस, कृपया उत्पाद की विश्वसनीयता सुनिश्चित करने के लिए इसे अच्छी तरह हवादार जगह पर रखें।यदि यह उत्पाद स्थापित है

एक वितरण बॉक्स, वितरण बॉक्स का आकार और वेंटिलेशन की स्थिति ऐसी होनी चाहिए कि सभी आंतरिक

इलेक्ट्रॉनिक उपकरण अति ताप के खतरे के संपर्क में नहीं आते हैं, और इस बात पर ध्यान देना चाहिए कि क्या

मशीन का कंपन वितरण बॉक्स के इलेक्ट्रॉनिक उपकरणों को प्रभावित करेगा।इसके साथ में

उपयोग की शर्तों में निम्नलिखित शामिल हैं:

उच्च ताप उपकरणों के बिना स्थान;
पानी की बूंदों, भाप, धूल और तैलीय धूल से मुक्त स्थान;
ऐसे स्थान जहां कोई संक्षारक, ज्वलनशील गैस या तरल नहीं है;
तैरती धूल और धातु के कणों के बिना स्थान;
एक फर्म और कंपन मुक्त जगह;
विद्युत चुम्बकीय शोर हस्तक्षेप के बिना एक जगह।

विभिन्न विस्तार इकाइयाँ और कार्य
