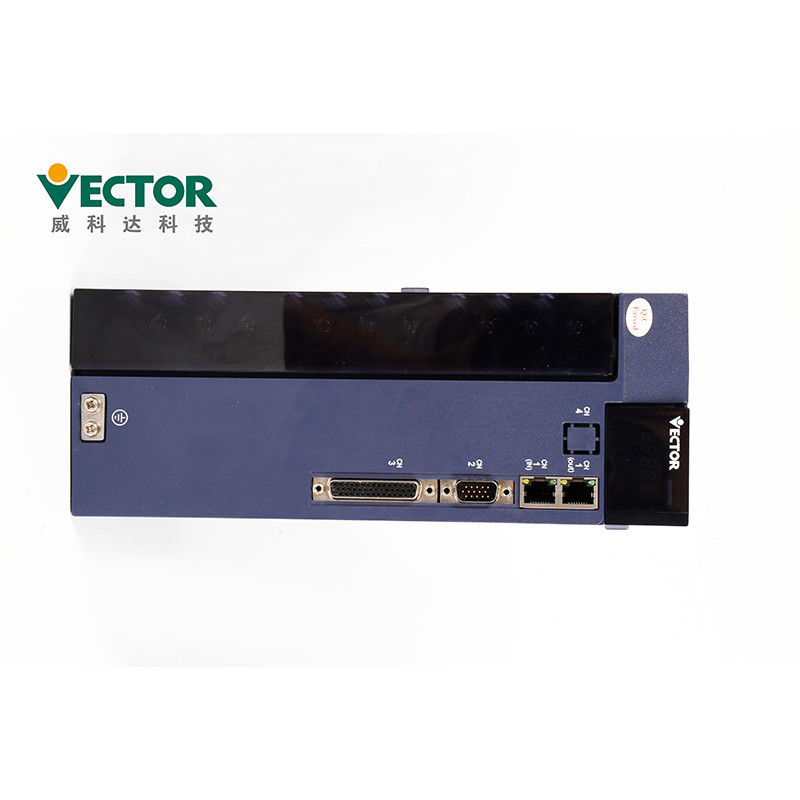

लो वोल्टेज 220V सर्वो मोशन कंट्रोल सिस्टम स्मॉल पावर थ्री फेज

उत्पाद विवरण

आर्थिक लघु शक्ति कम वोल्टेज 220V तीन चरण यूनिवर्सल वेरिएबल स्पीड ड्राइव

यूनिवर्सल वेरिएबल स्पीड ड्राइव

एसी पावर 220V 0.2KW

17/23 बिट तमागावा पूर्ण एन्कोडर के साथ तीन चरण;

मोडबस/कैनोपेन/ईथरकैट संचार प्रोटोकॉल प्रकार

उत्पाद विवरण

स्थापना:

ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और

स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।

खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।

इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है

कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।

संचालन सावधानियां

परीक्षण ऑपरेशन में, दुर्घटनाओं को रोकने के लिए, कृपया बिना लोड के सर्वो मोटर का परीक्षण करें

(ड्राइवर शाफ्ट से जुड़ा नहीं), अन्यथा इससे चोट लग सकती है।

सहायक मशीन पर काम करना शुरू करते समय, मशीन से मेल खाने वाले उपयोगकर्ता पैरामीटर सेट करें

अग्रिम रूप से।यदि आप पैरामीटर सेटिंग के बिना ऑपरेशन शुरू करते हैं, तो इससे यांत्रिक हानि या खराबी हो सकती है।

दुर्घटनाओं से बचने के लिए, मशीन के चल भाग के अंत में एक लिमिट स्विच या स्टॉपर स्थापित करें,

अन्यथा यह यांत्रिक क्षति या चोट का कारण होगा।

पैरामीटर सेटिंग्स में अत्यधिक परिवर्तन न करें, क्योंकि इसका परिणाम हो सकता है

अस्थिर संचालन, यांत्रिक क्षति या चोट।

जब बिजली चालू होती है या बिजली की आपूर्ति काट दी जाती है, तो सर्वो चालक की गर्मी सिंक, बाहरी ब्रेकिंग

रोकनेवाला, मोटर, आदि उच्च तापमान की स्थिति में हो सकते हैं।इसे न छुएं, नहीं तो यह जल सकता है।

ऊर्ध्वाधर अक्ष पर सर्वो मोटर का उपयोग करते समय, वर्कपीस को नीचे गिरने से रोकने के लिए एक सुरक्षा उपकरण सेट करें

अलार्म, यात्रा से अधिक, आदि। इसके अलावा, कृपया अधिक यात्रा होने पर सर्वो लॉक स्टॉप सेटिंग करें,

अन्यथा काम का टुकड़ा अधिक यात्रा की स्थिति में गिर सकता है।

ऑपरेशन के दौरान मशीन की ऑपरेटिंग रेंज में प्रवेश न करें, अन्यथा इससे चोट लग सकती है।

ऑपरेशन के दौरान सर्वो मोटर या मशीन के चलने वाले हिस्से को न छुएं, अन्यथा इससे चोट लग सकती है।

कृपया सिगनल लाइन टूटने की स्थिति में भी सुरक्षा सुनिश्चित करने के लिए सुरक्षा प्रणाली स्थापित करें।उदाहरण के लिए,

जब पॉजिटिव ओवर ट्रैवल स्विच (पी-ओटी) और नेगेटिव ओवर ट्रैवल स्विच (एन-ओटी) सिग्नल काट दिए जाते हैं

कारखाने की सेटिंग में, वे सुरक्षित रूप से काम करते हैं।

बिजली बंद करते समय सर्वो ऑफ स्टेट को सेट करना सुनिश्चित करें।

बार-बार बिजली चालू/बंद न करें।वास्तविक संचालन शुरू होने के बाद, बिजली चालू/बंद अंतराल चाहिए

1 घंटे से अधिक हो, अन्यथा सर्वो इकाई के अंदर के घटक समय से पहले पुराने हो जाएंगे।

जब कोई अलार्म होता है, तो कारण दूर होने के बाद अलार्म को रीसेट करें और सुनिश्चित करें

सुरक्षा, और ऑपरेशन को पुनरारंभ करें, अन्यथा यह चोट का कारण बन सकता है।

सामान्य ब्रेकिंग के लिए ब्रेक मोटर के ब्रेक का उपयोग न करें, अन्यथा यह हो सकता है

खराबी का कारण बनता है।

सहायक उपकरण:

	गौण नाम	छवि
सैटेनडार्ड स्पेयर पार्ट्स	पावर टर्मिनल		E1, E2 संरचना ड्राइव के लिए अनुकूल
	Cn3 एनकोडर प्लग		ड्राइवर की तरफ एन्कोडर प्लग
	Cn4 नियंत्रण टर्मिनल प्लग		इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग
	एनकोडर कनेक्शन लाइन		ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें
	विद्युत लाइन		ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें
	ड्राइव मॉनिटरिंग लाइन		रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें
स्पेयर पार्ट्स की खरीद	यूएसबी से आरएस232 एडाप्टर केबल		यदि आवश्यक हो, स्वयं खरीद
	ईथरनेट संचार लाइन		यदि आवश्यक हो, स्वयं खरीद

पैकिंग:

डिलीवरी का समय और शिपिंग तरीका

1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।

2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।

प्रमाण पत्र:

1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, तापीय और ऊर्जा के लिए सुरक्षा आवश्यकताएं

चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;

3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)

मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।
