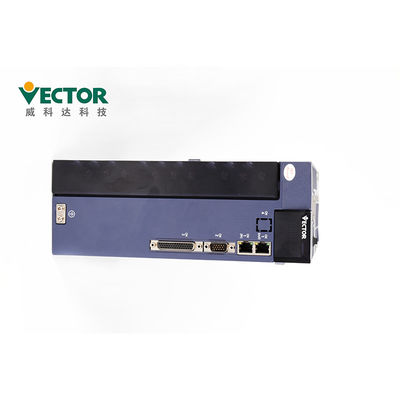

सीएनसी 30 किलोवाट बंद लूप स्टेपर मोटर चालक बस प्रकार खोल सकता है

उत्पाद विवरण

30KW सीएनसी / प्रिंटर के लिए बस बंद लूप सर्वो स्टेपर ड्राइव को खोल सकता है

बंद लूप सर्वो स्टेपर ड्राइव
पावर 30 किलोवाट
तीन चरण 380V
मोडबस / कैन ओपन / ईथरकैट
स्थान / गति / टोक़ नियंत्रण मोड
23 बिट पूर्ण एन्कोडर;

उत्पाद विवरण


स्थापना सावधानियां

ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और

स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।

खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।

स्थापित करते समय, कृपया सुनिश्चित करें कि सर्वो चालक को आंतरिक से एक निर्दिष्ट दूरी पर रखा गया है

कैबिनेट और अन्य मशीनों की सतह, अन्यथा यह आग या खराबी का कारण बन सकती है।


स्थापित करते समय, चूषण और निकास बंदरगाहों को अवरुद्ध न करें, और विदेशी वस्तुओं की अनुमति न दें

उत्पाद के अंदर प्रवेश करने के लिए, अन्यथा यह आंतरिक घटकों की उम्र बढ़ने के कारण खराबी या आग का कारण बन सकता है।
इस उत्पाद पर या उसके नीचे भारी वस्तु न रखें क्योंकि इससे चोट लग सकती है।
कृपया निम्नलिखित वातावरण में स्थापित करें:
1. सीधे धूप के बिना स्थान;
2. ऐसे स्थान जहां परिवेश का तापमान 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के बीच हो;
3. सापेक्ष आर्द्रता 0% से 95% की सीमा में, और कोई संक्षेपण नहीं;
4. पानी की बूंदों, वाष्प, धूल और तैलीय धूल से मुक्त स्थान;
5. स्थान जहां कोई उच्च ताप उपकरण नहीं है;
6. गैर संक्षारक, ज्वलनशील गैस और तरल साइट;
7. पानी, तेल और दवा के छींटे मारना आसान नहीं है;
8. वे स्थान जो रेडियोधर्मी विकिरण के संपर्क में नहीं हैं;
9. मजबूत और कंपन मुक्त स्थान;
10. ऐसे स्थान जहां विद्युत चुम्बकीय शोर हस्तक्षेप नहीं है।


पैनल में 8 बटन और 5 डिजिटल ट्यूब हैं।8 में से केवल 5 बटन का ही उपयोग किया जा सकता है, और

शेष 3 बटन आरक्षित।पांच बटनों के सामान्य कार्य नीचे दी गई तालिका में दिखाए गए हैं।

तारों की सावधानियां

यह अनुशंसा की जाती है कि मुख्य बिजली आपूर्ति के लिए एकल-चरण 220V का उपयोग न करें,

जो फेज की कमी के कारण इलेक्ट्रोलाइटिक कैपेसिटर को नुकसान पहुंचा सकता है।

पावर-ऑन के दौरान वायरिंग को न बदलें, अन्यथा इससे बिजली आ सकती है

आघात या चोट।

कृपया पेशेवर तकनीशियनों द्वारा वायरिंग या निरीक्षण करें, अन्यथा यह

बिजली के झटके या उत्पाद की विफलता का कारण हो सकता है।

कृपया वायरिंग और बिजली की आपूर्ति की सावधानीपूर्वक पुष्टि करें।आउटपुट सर्किट शॉर्ट-सर्किट हो सकता है

तारों की त्रुटियां या विभिन्न वोल्टेज का अनुप्रयोग।उपरोक्त गलती होने पर ब्रेक काम नहीं करता है,

जिसके परिणामस्वरूप यांत्रिक क्षति या व्यक्तिगत चोट लग सकती है।

इनपुट पावर केबल को यू, वी, और डब्ल्यू टर्मिनलों से कनेक्ट न करें

चलाना।अन्यथा, सर्वो चालक क्षतिग्रस्त हो जाएगा।

वायरिंग करते समय, पावर केबल और सिग्नल केबल को एक ही पाइप से पास न करें, और बंडल न करें

उन्हें एक साथ।हस्तक्षेप से बचने के लिए दोनों के बीच की दूरी 30 सेमी से अधिक होनी चाहिए।

रिसाव से बचने और सिस्टम के हस्तक्षेप को कम करने के लिए ड्राइवर ग्राउंड टर्मिनल को ग्राउंड किया जाना चाहिए,

और ग्राउंड वायर का व्यास बिजली आपूर्ति लाइन के समान या उससे ऊपर होना चाहिए।

एसी बिजली की आपूर्ति और डीसी बिजली की आपूर्ति को सर्वो इकाई से कनेक्ट करते समय, निर्दिष्ट से कनेक्ट करें

टर्मिनल।ऐसा करने में विफलता के परिणामस्वरूप खराबी या आग लग सकती है।

तारों की लंबाई के लिए, कमांड इनपुट लाइन 3m और एन्कोडर तक है

लाइन 20 मीटर तक है।

सिग्नल केबल और एनकोडर केबल के लिए मुड़-जोड़ी परिरक्षित केबल का उपयोग करें, और

एक छोर से ढाल को जमीन पर रखें।

चालक के यू, वी, डब्ल्यू टर्मिनल और मोटर के यू, वी और डब्ल्यू टर्मिनलों को एक-एक करके जोड़ा जाना चाहिए

नाम के अनुसार।यदि यह गलत तरीके से जुड़ा है, तो मोटर सामान्य रूप से काम नहीं कर सकता है।

आम डीसी बस उत्पादों को दबाव संवेदनशील प्रतिरोधों और तारों की आवश्यकता होती है

सुरक्षित है।

कम से कम 5 मिनट के लिए बिजली बंद होने के बाद कृपया बिजली की जांच करें।बिजली बंद होने पर भी हाई वोल्टेज

सर्वो ड्राइव के अंदर रह सकता है।इसलिए, बिजली आने के बाद 5 मिनट के भीतर पावर टर्मिनल को न छुएं

बंद कर दिया, अन्यथा यह बिजली के झटके का कारण बन सकता है।

बार-बार बिजली चालू/बंद न करें।जब आवश्यक हो

लगातार बिजली चालू / बंद करें, कृपया इसे 1 मिनट में एक बार या उससे कम समय में नियंत्रित करें।बिजली आपूर्ति अनुभाग के बाद से

सर्वो चालक के पास एक संधारित्र होता है, एक बड़ा चार्जिंग करंट (0.2 सेकंड का चार्ज समय) ON/OFF . के दौरान प्रवाहित होता है

बिजली की आपूर्ति।इसलिए, यदि बिजली को बार-बार चालू / बंद किया जाता है, तो मुख्य सर्किट घटकों का प्रदर्शन

सर्वो चालक के अंदर नीचा दिखाया जाएगा।

जब टर्मिनल ब्लॉक स्क्रू ढीले हों या केबल हो तो बिजली का प्रयोग न करें

ढीला।अन्यथा, यह आग का कारण बन सकता है।

निम्नलिखित स्थानों पर उचित परिरक्षण उपाय करें, अन्यथा

मशीन खराब हो सकती है:

1. स्थान जो स्थैतिक बिजली के कारण व्यवधान उत्पन्न करते हैं;

2. एक स्थान जो एक मजबूत विद्युत क्षेत्र या एक मजबूत चुंबकीय क्षेत्र उत्पन्न करता है;

3. स्थान जहां विकिरण विकिरण हो सकता है;

4. पास में पावर कॉर्ड वाला स्थान।

रखरखाव और निरीक्षण सावधानियां

बिजली चालू रहने के दौरान तारों को न बदलें, अन्यथा इससे बिजली का झटका लग सकता है या चोट लग सकती है।

● कृपया पेशेवर तकनीशियनों द्वारा वायरिंग या निरीक्षण करें, अन्यथा यह

बिजली के झटके या उत्पाद की विफलता का कारण हो सकता है।

कम से कम 5 मिनट के लिए बिजली बंद होने के बाद कृपया बिजली की जांच करें।बिजली बंद होने पर भी,

सर्वो ड्राइव के अंदर उच्च वोल्टेज रह सकता है।इसलिए, पावर टर्मिनल को अंदर से न छुएं

बिजली बंद होने के 5 मिनट बाद, अन्यथा इससे बिजली का झटका लग सकता है।

सर्वो ड्राइव को प्रतिस्थापित करते समय, कृपया सर्वो ड्राइवर उपयोगकर्ता पैरामीटर को पहले बदले जाने के लिए बैक अप लें

प्रतिस्थापन, और बैकअप को नए सर्वो ड्राइव में स्थानांतरित करें, और फिर ऑपरेशन को पुनरारंभ करें,

अन्यथा मशीन खराब हो सकती है।

सामान:

	गौण नाम	छवि
सैटेनडार्ड स्पेयर पार्ट्स	पावर टर्मिनल		E1, E2 संरचना ड्राइव के लिए अनुकूल
	Cn3 एनकोडर प्लग		ड्राइवर की तरफ एन्कोडर प्लग
	Cn4 नियंत्रण टर्मिनल प्लग		इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग
	एनकोडर कनेक्शन लाइन		ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें
	विद्युत लाइन		ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें
	ड्राइव मॉनिटरिंग लाइन		रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें
स्पेयर पार्ट्स की खरीद	यूएसबी से आरएस232 एडाप्टर केबल		यदि आवश्यक हो, स्वयं खरीद
	ईथरनेट संचार लाइन		यदि आवश्यक हो, स्वयं खरीद

प्रमाण पत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं
चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)
मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।

गुणवत्ता जांच:
चार बार उत्पादन परीक्षण
दो बार 24 घंटे परीक्षण
शिपिंग से पहले 100% निरीक्षण

डिलीवरी का समय और शिपिंग तरीका

1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।
2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
