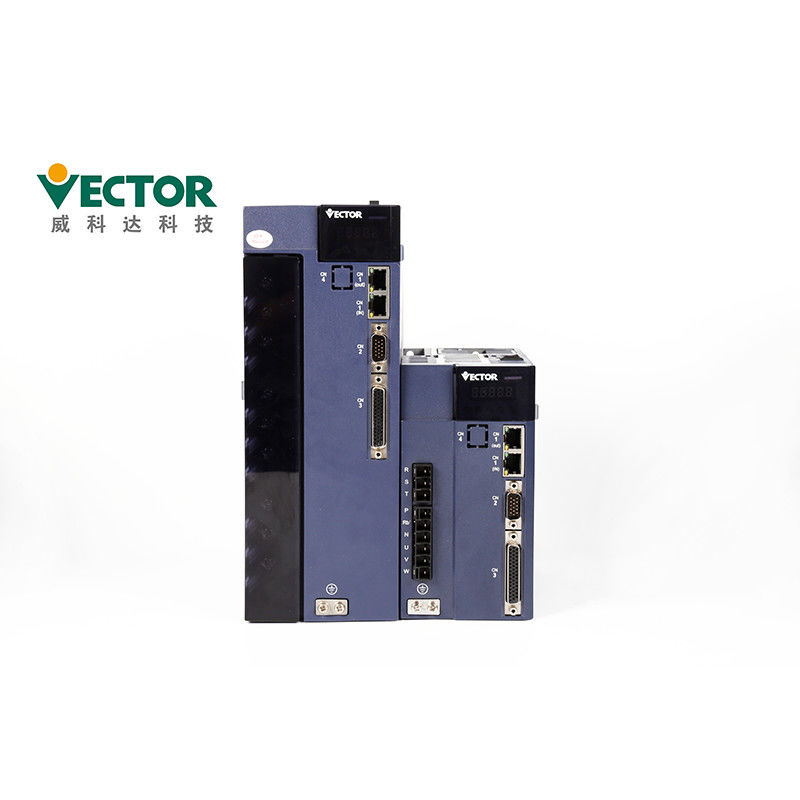

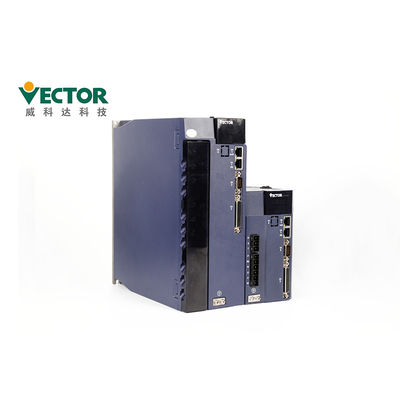

वेक्टर पल्स इनपुट एसी सर्वो मोटर चालक आंतरिक योजना स्थिति

उत्पाद विवरण

वेक्टर पल्स इनपुट एसी सर्वो मोटर चालक आंतरिक योजना स्थिति

उत्पाद विवरण

सर्वो ड्राइव कैसे काम करता है?स्थान नियंत्रण मॉडल, गति नियंत्रण मॉडल और ट्रोग नियंत्रण मॉडल।

सर्वो ड्राइव विवरण- सर्वो ड्राइव के बारे में विवरण, सर्वो ड्राइव मॉडल का चयन कैसे करें और स्थापना कैसे करें?

पैनल में 8 बटन और 5 डिजिटल ट्यूब हैं।8 में से केवल 5 बटन का ही उपयोग किया जा सकता है, और

शेष 3 बटन आरक्षित।पांच बटनों के सामान्य कार्य नीचे दी गई तालिका में दिखाए गए हैं।

तारों की सावधानियां

यह अनुशंसा की जाती है कि मुख्य बिजली आपूर्ति के लिए एकल-चरण 220V का उपयोग न करें,

जो फेज की कमी के कारण इलेक्ट्रोलाइटिक कैपेसिटर को नुकसान पहुंचा सकता है।

पावर-ऑन के दौरान वायरिंग को न बदलें, अन्यथा इससे बिजली आ सकती है

आघात या चोट।

कृपया पेशेवर तकनीशियनों द्वारा वायरिंग या निरीक्षण करें, अन्यथा यह

बिजली के झटके या उत्पाद की विफलता का कारण हो सकता है।

कृपया वायरिंग और बिजली की आपूर्ति की सावधानीपूर्वक पुष्टि करें।आउटपुट सर्किट

वायरिंग त्रुटियों या विभिन्न वोल्टेज के अनुप्रयोग के कारण शॉर्ट-सर्किट हो सकता है।उपरोक्त गलती होने पर ब्रेक काम नहीं करता है, जिसके परिणामस्वरूप यांत्रिक क्षति या व्यक्तिगत चोट लग सकती है।

इनपुट पावर केबल को यू, वी, और डब्ल्यू टर्मिनलों से कनेक्ट न करें

चलाना।अन्यथा, सर्वो चालक क्षतिग्रस्त हो जाएगा।

वायरिंग करते समय, पावर केबल और सिग्नल केबल को उसी के माध्यम से पास न करें

पाइप, और उन्हें एक साथ बंडल न करें।हस्तक्षेप से बचने के लिए दोनों के बीच की दूरी 30 सेमी से अधिक होनी चाहिए।

रिसाव से बचने और कम करने के लिए ड्राइवर ग्राउंड टर्मिनल को ग्राउंड किया जाना चाहिए

सिस्टम का हस्तक्षेप, और ग्राउंड वायर का व्यास बिजली आपूर्ति लाइन के समान या ऊपर होना चाहिए।

एसी बिजली की आपूर्ति और डीसी बिजली की आपूर्ति को सर्वो इकाई से कनेक्ट करते समय, निर्दिष्ट टर्मिनल से कनेक्ट करें।ऐसा करने में विफलता के परिणामस्वरूप खराबी या आग लग सकती है।

तारों की लंबाई के लिए, कमांड इनपुट लाइन 3m और एन्कोडर तक है

लाइन 20 मीटर तक है।

सिग्नल केबल और एनकोडर केबल के लिए मुड़-जोड़ी परिरक्षित केबल का उपयोग करें, और

एक छोर से ढाल को जमीन पर रखें।

ड्राइवर के यू, वी, डब्ल्यू टर्मिनल और यू, वी, और डब्ल्यू टर्मिनल

मोटर को नाम के अनुसार एक-एक करके जोड़ा जाना चाहिए।यदि यह गलत तरीके से जुड़ा है, तो मोटर सामान्य रूप से काम नहीं कर सकता है।

आम डीसी बस उत्पादों को दबाव संवेदनशील प्रतिरोधों और तारों की आवश्यकता होती है

सुरक्षित है।

कम से कम 5 मिनट के लिए बिजली बंद होने के बाद कृपया बिजली की जांच करें।भले ही

बिजली बंद है, उच्च वोल्टेज सर्वो ड्राइव के अंदर रह सकता है।इसलिए, बिजली बंद होने के 5 मिनट के भीतर पावर टर्मिनल को न छुएं, अन्यथा इससे बिजली का झटका लग सकता है।

बार-बार बिजली चालू/बंद न करें।जब आवश्यक हो

लगातार बिजली चालू / बंद करें, कृपया इसे 1 मिनट में एक बार या उससे कम समय में नियंत्रित करें।चूंकि सर्वो चालक के बिजली आपूर्ति खंड में एक संधारित्र होता है, चालू/बंद बिजली आपूर्ति के दौरान एक बड़ा चार्जिंग करंट (0.2 सेकंड का चार्ज समय) प्रवाहित होता है।इसलिए, यदि बिजली को बार-बार चालू / बंद किया जाता है, तो सर्वो चालक के अंदर मुख्य सर्किट घटकों का प्रदर्शन खराब हो जाएगा।

जब टर्मिनल ब्लॉक स्क्रू ढीले हों या केबल हो तो बिजली का प्रयोग न करें

ढीला।अन्यथा, यह आग का कारण बन सकता है।

निम्नलिखित स्थानों पर उचित परिरक्षण उपाय करें, अन्यथा

मशीन खराब हो सकती है:

1. स्थान जो स्थैतिक बिजली के कारण व्यवधान उत्पन्न करते हैं;

2. एक स्थान जो एक मजबूत विद्युत क्षेत्र या एक मजबूत चुंबकीय क्षेत्र उत्पन्न करता है;

3. स्थान जहां विकिरण विकिरण हो सकता है;

4. पास में पावर कॉर्ड वाला स्थान।

प्रमाण पत्र

1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं

चर गति इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;

3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता)

मानकों और इसकी विशिष्ट परीक्षण विधियों), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप।

गुणवत्ता जांच:

चार बार उत्पादन परीक्षण
दो बार 24 घंटे परीक्षण
शिपिंग से पहले 100% निरीक्षण

डिलीवरी का समय और शिपिंग तरीका

1. छोटे आदेश के लिए हम हमेशा 1 सप्ताह के भीतर डिलीवरी कर सकते हैं।

2. हमारे उत्पादों को वायु, भूमि या समुद्र के माध्यम से शिप किया जा सकता है।
