पूर्ण एनकोडर के साथ 3 चरण 6Nm एसी सर्वो सिस्टम
उत्पाद विवरण:
| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Vector |
| प्रमाणन: | CE |
| मॉडल संख्या: | VEC-VC-00623HC-ME / 110MB-1R220A23F-MF2 |
भुगतान & नौवहन नियमों:
| न्यूनतम आदेश मात्रा: | 1 किट |
|---|---|
| मूल्य: | To Be Discussed |
| पैकेजिंग विवरण: | 280 * 208 * 78 मिमी |
| प्रसव के समय: | 3-5 कार्य दिवस |
| भुगतान शर्तें: | टी / टी, वेस्टर्न यूनियन, एल / सी |
| आपूर्ति की क्षमता: | 500 किट / माह |
|
विस्तार जानकारी |
|||
| वोल्टेज: | 220V | शक्ति: | 1.2 किलोवाट |
|---|---|---|---|
| मूल्यांकन वर्तमान: | 4.6 ए | निर्धारित गति: | 2000 आरपीएम |
| रेटोर्ग: | 6nm | चरण: | 3 चरण |
| मोटर निकला हुआ किनारा आकार: | 110mm | संचार प्रोटोकॉल: | मोडबस / कैनोपेन / ईथरकैट |
| एनकोडर: | 2500 पल्स इंक्रीमेंटल हॉल एनकोडर | आवेदन: | लपेटने का उपकरण |
| हाई लाइट: | 3 फेज एसी सर्वो सिस्टम,6Nm एसी सर्वो सिस्टम,6Nm एसी सर्वो कंट्रोल सिस्टम |
||
उत्पाद विवरण

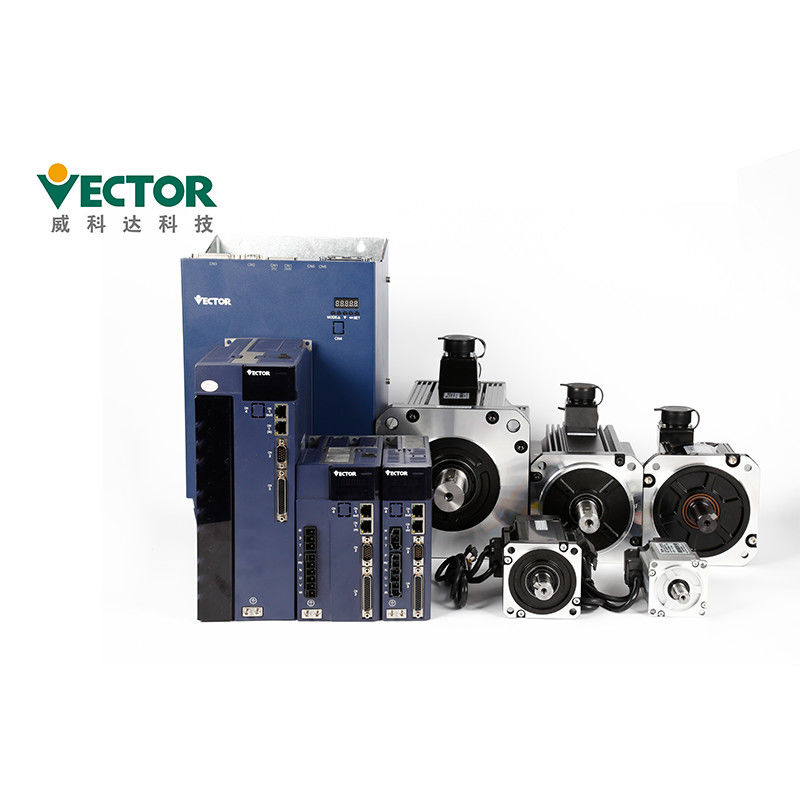

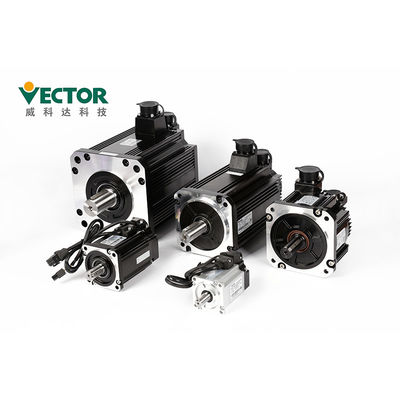

एसी सर्वो मोटर 3 फेज सर्वो ड्राइव के साथ एब्सोल्यूट एनकोडर सर्वो सिस्टम किट के साथ
सर्वो सिस्टम किट
पावर रेंज कवर 200W-110KW
एकल/तीन चरण 220V/380V
मोडबस / कैनओपन / ईथरकैट
२५०० लाइन वृद्धिशील + हॉल एन्कोडर;
उत्पाद विवरण
| उत्पादों | सर्वोपैक |
| ब्रांड | वेक्टर |
| प्रतिरूप संख्या। | VEC-VC-00623HC-ME / 110MB-1R220A23F-MF2 |
| शक्ति | 1.2 किलोवाट |
| वोल्टेज | 220V |
| चरण | तीन फ़ेज़ |
| रेट की गई गति | 2000 आरपीएम |
| मूल्यांकन वर्तमान | 4.6ए |
| रेटेड Torgue | 6Nm |
| संचार प्रोटोकॉल | मोडबस/कैनोपेन/ईथरकैट |
| एनकोडर | २५०० लाइन वृद्धिशील + हॉल एन्कोडर; |
सर्वो ड्राइव विवरण- सर्वो ड्राइव के बारे में विवरण, सर्वो ड्राइव मॉडल का चयन कैसे करें और स्थापना कैसे करें?
ड्राईवर को सूखे और मजबूत प्लेटफॉर्म पर स्थापित करें।अच्छा वेंटिलेशन बनाए रखें और
स्थापना के दौरान गर्मी लंपटता और अच्छी ग्राउंडिंग बनाए रखें।
खराबी से बचने के लिए कृपया निर्दिष्ट दिशा में स्थापित करें।
इंस्टाल करते समय, कृपया सुनिश्चित करें कि सर्वो ड्राइवर एक निर्दिष्ट पर रखा गया है
कैबिनेट और अन्य मशीनों की आंतरिक सतह से दूरी, अन्यथा यह आग या खराबी का कारण बन सकता है।
| इंस्टालेशन वातावरण आवश्यकताओं को |
वायुमण्डलीय दबाव | 86~106kPak |
| परिवेश आर्द्रता | 0 ~ 55 ℃ | |
| परिवेश का तापमान | 0 ~ 90% आरएच | |
| IP रेटिंग | आईपी20 | |
| कंपन | 0~4.9m/s^2 |
स्थापित करते समय, चूषण और निकास बंदरगाहों को अवरुद्ध न करें, और विदेशी वस्तुओं को अंदर न आने दें
उत्पाद में प्रवेश करने के लिए, अन्यथा यह आंतरिक घटकों की उम्र बढ़ने के कारण खराबी या आग का कारण बन सकता है।
इस उत्पाद पर या उसके नीचे भारी वस्तु न रखें क्योंकि इससे चोट लग सकती है।
कृपया निम्नलिखित वातावरण में स्थापित करें:
1. सीधे धूप के बिना स्थान;
2. ऐसे स्थान जहां परिवेश का तापमान 0 डिग्री सेल्सियस से 55 डिग्री सेल्सियस के बीच हो;
3. सापेक्ष आर्द्रता 0% से 95% की सीमा में, और कोई संक्षेपण नहीं;
4. पानी की बूंदों, वाष्प, धूल और तैलीय धूल से मुक्त स्थान;
5. स्थान जहां कोई उच्च ताप उपकरण नहीं है;
6. गैर संक्षारक, ज्वलनशील गैस और तरल साइट;
7. पानी, तेल और दवा के छींटे मारना आसान नहीं है;
8. वे स्थान जो रेडियोधर्मी विकिरण के संपर्क में नहीं हैं;
9. मजबूत और कंपन मुक्त स्थान;
10. ऐसे स्थान जहां विद्युत चुम्बकीय शोर हस्तक्षेप नहीं है।
तारों की सावधानियां
यह अनुशंसा की जाती है कि मुख्य बिजली आपूर्ति के लिए एकल-चरण 220V का उपयोग न करें,
जो फेज की कमी के कारण इलेक्ट्रोलाइटिक कैपेसिटर को नुकसान पहुंचा सकता है।
पावर-ऑन के दौरान वायरिंग को न बदलें, अन्यथा इससे बिजली आ सकती है
आघात या चोट।
कृपया पेशेवर तकनीशियनों द्वारा वायरिंग या निरीक्षण करें, अन्यथा यह
बिजली के झटके या उत्पाद की विफलता का कारण हो सकता है।
कृपया वायरिंग और बिजली की आपूर्ति की सावधानीपूर्वक पुष्टि करें।आउटपुट सर्किट
वायरिंग त्रुटियों या विभिन्न वोल्टेज के अनुप्रयोग के कारण शॉर्ट-सर्किट हो सकता है।ब्रेक काम नहीं करता
जब उपरोक्त गलती होती है, जिसके परिणामस्वरूप यांत्रिक क्षति या व्यक्तिगत चोट लग सकती है।
इनपुट पावर केबल को यू, वी, और डब्ल्यू टर्मिनलों से कनेक्ट न करें
चलाना।अन्यथा, सर्वो चालक क्षतिग्रस्त हो जाएगा।
वायरिंग करते समय, पावर केबल और सिग्नल केबल को उसी के माध्यम से पास न करें
पाइप, और उन्हें एक साथ बंडल न करें।हस्तक्षेप से बचने के लिए दोनों के बीच की दूरी 30 सेमी से अधिक होनी चाहिए।
रिसाव से बचने और कम करने के लिए ड्राइवर ग्राउंड टर्मिनल को ग्राउंड किया जाना चाहिए
सिस्टम का हस्तक्षेप, और ग्राउंड वायर का व्यास बिजली आपूर्ति लाइन के समान या ऊपर होना चाहिए।
एसी बिजली की आपूर्ति और डीसी बिजली की आपूर्ति को सर्वो इकाई से कनेक्ट करते समय, निर्दिष्ट टर्मिनल से कनेक्ट करें।
ऐसा करने में विफलता के परिणामस्वरूप खराबी या आग लग सकती है।
तारों की लंबाई के लिए, कमांड इनपुट लाइन 3m और एन्कोडर तक है
लाइन 20 मीटर तक है।
सिग्नल केबल और एनकोडर केबल के लिए मुड़-जोड़ी परिरक्षित केबल का उपयोग करें, और
एक छोर से ढाल को जमीन पर रखें।
ड्राइवर के यू, वी, डब्ल्यू टर्मिनल और यू, वी, और डब्ल्यू टर्मिनल terminal
मोटर को नाम के अनुसार एक-एक करके जोड़ा जाना चाहिए।यदि यह गलत तरीके से जुड़ा है, तो मोटर सामान्य रूप से काम नहीं कर सकता है।
आम डीसी बस उत्पादों को दबाव संवेदनशील प्रतिरोधों और तारों की आवश्यकता होती है
सुरक्षित है।
कम से कम 5 मिनट के लिए बिजली बंद होने के बाद कृपया बिजली की जांच करें।भले ही
बिजली बंद है, उच्च वोल्टेज सर्वो ड्राइव के अंदर रह सकता है।इसलिए, पावर टर्मिनल को न छुएं
बिजली बंद होने के 5 मिनट के भीतर, अन्यथा इससे बिजली का झटका लग सकता है।
बार-बार बिजली चालू/बंद न करें।जब आवश्यक हो
लगातार बिजली चालू / बंद करें, कृपया इसे 1 मिनट में एक बार या उससे कम समय में नियंत्रित करें।बिजली आपूर्ति अनुभाग के बाद से
सर्वो चालक के पास एक संधारित्र होता है, एक बड़ा चार्जिंग करंट (0.2 सेकंड का चार्ज समय) चालू / बंद के दौरान बहता है
बिजली की आपूर्ति।इसलिए, यदि बिजली को बार-बार चालू / बंद किया जाता है, तो मुख्य सर्किट घटकों का प्रदर्शन
सर्वो चालक के अंदर नीचा दिखाया जाएगा।
जब टर्मिनल ब्लॉक स्क्रू ढीले हों या केबल हो तो बिजली का प्रयोग न करें
ढीला।अन्यथा, यह आग का कारण बन सकता है।
निम्नलिखित स्थानों पर उचित परिरक्षण उपाय करें, अन्यथा
मशीन खराब हो सकती है:
1. स्थान जो स्थैतिक बिजली के कारण व्यवधान उत्पन्न करते हैं;
2. एक स्थान जो एक मजबूत विद्युत क्षेत्र या एक मजबूत चुंबकीय क्षेत्र उत्पन्न करता है;
3. स्थान जहां विकिरण विकिरण हो सकता है;
4. पास में पावर कॉर्ड वाला स्थान।
सहायक उपकरण:
| गौण नाम | छवि | ||
| सैटेनडार्ड स्पेयर पार्ट्स | पावर टर्मिनल | |
E1, E2 संरचना ड्राइव के लिए अनुकूल |
| Cn3 एनकोडर प्लग | ड्राइवर की तरफ एन्कोडर प्लग | ||
| Cn4 नियंत्रण टर्मिनल प्लग | इनपुट/आउटपुट सिग्नल टर्मिनल, उपयोगकर्ता वायरिंग | ||
| एनकोडर कनेक्शन लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| विद्युत लाइन | ग्राहक के अनुसार मानक केबल लंबाई 3, 5, 8, 10, 13, 15 मीटर है जरूरत है स्वतंत्र कनेक्टर प्रदान करें |
||
| ड्राइव मॉनिटरिंग लाइन | रिमोट मॉनिटरिंग और फ़र्मवेयर अपडेट के लिए सॉफ़्टवेयर को कनेक्ट और एडजस्ट करें | ||
| स्पेयर पार्ट्स की खरीद | यूएसबी से आरएस232 एडाप्टर केबल | यदि आवश्यक हो, स्वयं खरीद | |
| ईथरनेट संचार लाइन | यदि आवश्यक हो, स्वयं खरीद |
प्रमाण पत्र
1. सीई (ईयू सुरक्षा मानक);
2. IEC/EN61800-5-1:2007 (वैरिएबल की धारा 5-1 में विद्युत, थर्मल और ऊर्जा के लिए सुरक्षा आवश्यकताएं
स्पीड इलेक्ट्रिक ड्राइवर सिस्टम), राष्ट्रीय मानक GB12668.501-2013 के अनुरूप;
3, IEC / EN61800-3: 2004 + A1 (गति नियंत्रण इलेक्ट्रिक ड्राइवर सिस्टम भाग 3 विद्युत चुम्बकीय संगतता मानक)
और इसकी विशिष्ट परीक्षण विधियां), राष्ट्रीय मानक GB12668.3-2012 के अनुरूप हैं।
अन्य सवाल:
Q1.उपयुक्त मॉडल का चयन कैसे करें?
ए: कृपया रेटेड पावर, वर्तमान, वोल्टेज के लिए अपनी आवश्यकताओं की पुष्टि करें,
हमारी मॉडल सूची के आधार पर उपयुक्त मॉडल का टॉर्क और चयन करें;
प्रश्न २.प्रोग्रामिंग सिस्टम कैसे सेट करें?
ए: हमारा सर्वो ड्राइव वैश्विक संचार प्रोटोकॉल का समर्थन करता है: मोडबस/कैनोपेन/ईथरकैट,
कृपया प्रोग्रामिंग को अपने अनुभवों का पालन करें;
Q3.हमारे सर्वो सिस्टम के बारे में पावर रेंज क्या है?
ए: हमारी पावर रेंज 0.2-110 किलोवाट को कवर करती है, आपकी आवश्यकताओं तक पहुंचती है;
प्रश्न4.हम किस एन्कोडर फ़ीडबैक इंटरफ़ेस का उपयोग कर रहे हैं?
ए: हमारे पास कई एन्कोडर फीडबैक इंटरफेस हैं, जैसे: वृद्धिशील / तार-बचत एन्कोडर,
17-बिट/23-बिट/24-बिट पूर्ण एन्कोडर, रिज़ॉल्वर एन्कोडर, इत्यादि।
रखरखाव और निरीक्षण सावधानियां
बिजली चालू रहने के दौरान तारों को न बदलें, अन्यथा इससे बिजली का झटका लग सकता है या चोट लग सकती है।
● कृपया पेशेवर तकनीशियनों द्वारा वायरिंग या निरीक्षण करें, अन्यथा यह
बिजली के झटके या उत्पाद की विफलता का कारण हो सकता है।
कम से कम 5 मिनट के लिए बिजली बंद होने के बाद कृपया बिजली की जांच करें।भले ही बिजली बंद हो, उच्च
वोल्टेज सर्वो ड्राइव के अंदर रह सकता है।इसलिए, 5 मिनट के भीतर पावर टर्मिनल को न छुएं
बिजली बंद कर दी जाती है, अन्यथा इससे बिजली का झटका लग सकता है।
सर्वो ड्राइव को प्रतिस्थापित करते समय, कृपया प्रतिस्थापन से पहले प्रतिस्थापित किए जाने वाले सर्वो चालक उपयोगकर्ता पैरामीटर का बैक अप लें,
और बैकअप को नए सर्वो ड्राइव में स्थानांतरित करें, और फिर ऑपरेशन को पुनरारंभ करें, अन्यथा मशीन क्षतिग्रस्त हो सकती है।
